Formation Victron dans un cabinet ESS / Hors réseau / 3Phase Une installation super cool

Formation Victron dans un cabinet ESS / Hors réseau / 3Phase Une installation super cool

Markus Pauritsch, ambassadeur de Victron, a imaginé une méthode soignée et portable pour la formation Victron aux systèmes ESS et hors réseau en trois phases.

Il a construit une armoire élégante et entièrement opérationnelle pour les sessions d'entraînement dans son Autriche natale - dès que les restrictions sanitaires le permettront.

L'armoire 3Phase de Markus et le Dr. Who's Tardis ont une caractéristique commune : ils contiennent tous deux beaucoup de technologies futuristes dans un espace restreint. L'armoire est si excitante - avec son éclairage imaginatif, et son GX Touch 50 sur la porte vitrée - que les délégués auront hâte de découvrir ce qui se passe à l'intérieur !

rack victron

Que se passe-t-il donc à l'intérieur ?


Dans la mallette se trouve un système ESS triphasé de 9000 VA avec une batterie de 10 kW/h :

  • 3 MultiPlus-II 48/3000/35-32

  • 1 SmartSolar MPPT 150/45-Tr

  • Un Cerbo GX

  • Une GX Touch 50

  • Un Fronius Symo 3.0-3- M

  • Un compteur d'énergie EM24 - 3 phases - max. 64A/phase

  • 2 batteries LiFePO4 25,6V/200Ah smart.

  • Un VE.Bus BMS

  • Un Orion-Tr 48/12-9A (110W)

  • Une batterie Smart BatteryProtect 48V-100A

  • Un moniteur de batterie BMV-712 Smart

Ainsi que tous les fusibles, câbles et barres omnibus nécessaires.
L'armoire entièrement fonctionnelle est conçue pour fonctionner de cette manière : Des modules solaires de 5,1 kWc alimentent à la fois l'onduleur Fronius et le SmartSolar MPPT.

Quatre ventilateurs alimentés en courant alternatif et montés dans le toit de l'armoire assurent la ventilation et contrôlent la température interne.

L'excédent de puissance PV peut être utilisé pour chauffer l'eau à l'aide de thermoplongeurs 48V DC. Le Smart BatteryProtect 48V-100A active et désactive les éléments chauffants de l'eau, ce qui évite de faire fondre les contacts des relais.

victron senegal

L'armoire est équipée d'un éclairage LED RGB. Un contrôleur compatible Wi-Fi fait fonctionner les bandes de LED - et une amélioration intéressante est qu'il est possible de changer les couleurs d'éclairage en fonction des conditions du système (état de charge ; avertissements et alarmes, etc.) via le Node-RED.



schema victron

Markus Pauritsch est devenu ambassadeur Victron il y a un an. Son enthousiasme pour nos produits s'est manifesté par ses contributions régulières à nos pages communautaires -

offrant des conseils aux autres et faisant preuve d'une grande compétence technique. En tant qu'ambassadeur, il rend visite à des clients potentiels, forme des installateurs sur le terrain, soutient Leo Yntema - responsable des ventes Victron pour l'Autriche, la Suisse, la Belgique et le Luxembourg - par des formations dispensées au siège de Fronius, et met en service des systèmes pour les distributeurs.

Sa vaste expérience des technologies de l'information lui permet de s'occuper des questions Modbus de plus haut niveau ; et plus tard cette année, il travaillera avec Leo en organisant des cours de formation avancée avec cette armoire spécialement conçue à cet effet en Autriche et en Suisse.

Cette formation de deuxième niveau sera proposée aux distributeurs et aux installateurs qui possèdent déjà une certaine connaissance des systèmes solaires couplés au courant alternatif et/ou au courant continu, ce qui leur permettra de se familiariser avec l'installation et la configuration de ces systèmes. La configuration par défaut de l'armoire triphasée à couplage CA et CC est celle d'un ESS, mais elle peut facilement être reconfigurée en un système hors réseau.

armoire victron

La formation prévue comprend des sessions sur : Calcul de la puissance ; Configuration du système ; Trucs et astuces concernant le calcul des câbles ; et Dépannage, etc.

Lorsqu'il n'est pas utilisé pour la formation, Markus utilise l'installation du cabinet dans sa propre maison !

Cette armoire du système ESS est déjà construite et opérationnelle, et sera disponible pour la formation Victron dès que la levée des restrictions sanitaires actuelles le permettra.

armoire

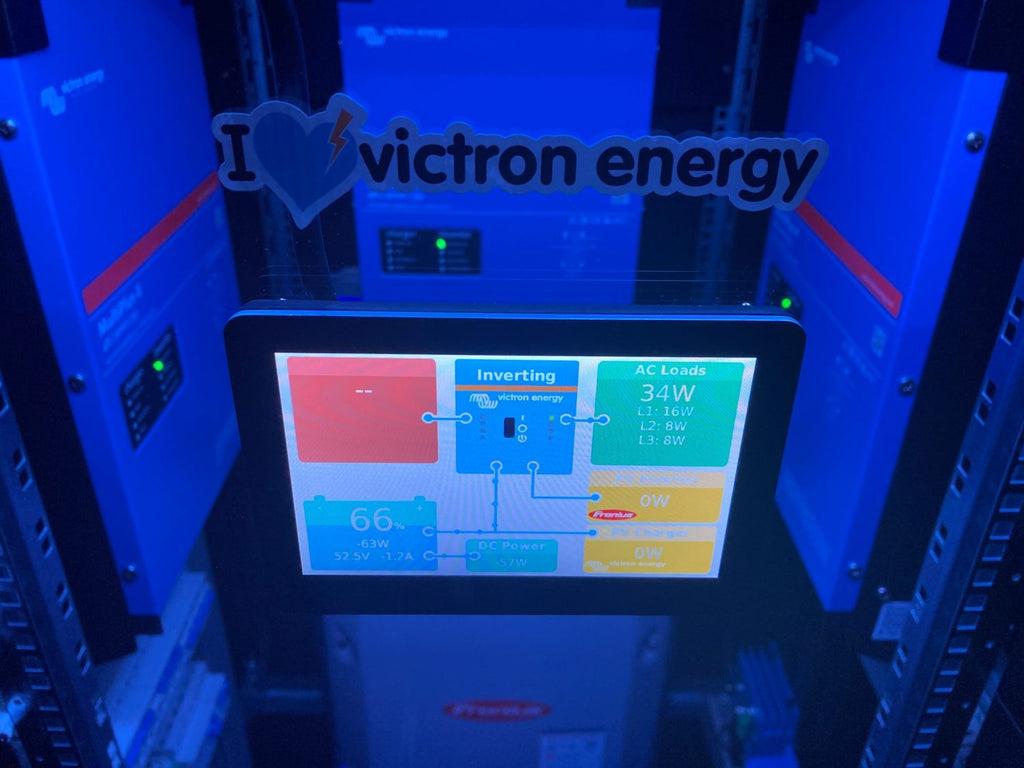

Markus Pauritsch nous montre le GX Touch 50 qui permet d'obtenir d'un seul coup d'œil des informations sur le système et d'accéder aux réglages de son armoire de formation en trois phases.
