GUIDE DE MONTAGE KIT 1Kwc en 24v SOLAIRE AU SENEGAL

GUIDE DE MONTAGE KIT 1Kwc en 24v SOLAIRE AU SENEGAL

 De nos jours, de plus en plus de personnes utilisent l'énergie solaire pour leurs maisons et leurs entreprises. C'est peut-être même quelque chose qui vous intéresse ...

voici un guide de montatge pour votre installation 1kwc en site isolé (hors reseau senelec)



SOMMAIRE

Principe de fonctionnement
Consignes d’utilisation
Mise en service
Contenu du kit solaire
Outillage nécessaire
Guide de montage
Etape 1 -  Fixer le régulateur
Etape 2 – Connexion des batteries
Etape 3 – Branchement du panneau solaire
Etape 4 – Connexion des appareils 24V
Etape 5 – Vérification du bon fonctionnement

Schéma général

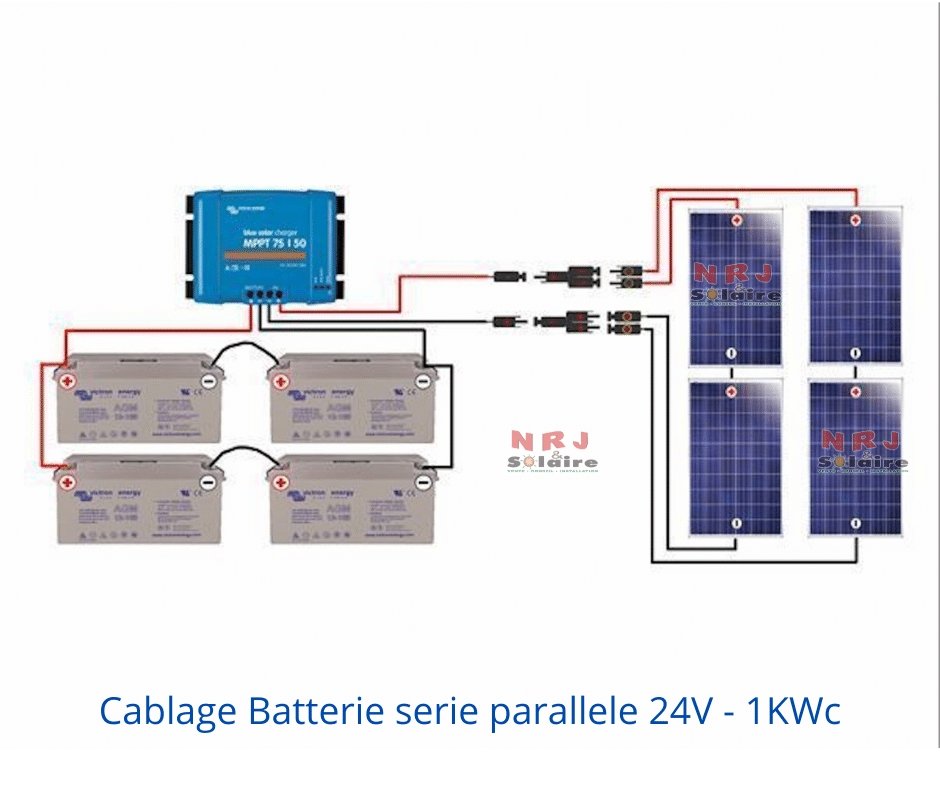

 Cablage Batterie serie parallele 24V - 1KWc

NrjSolaire ne fournit aucune garantie concernant l’utilisation de ce document et décline toute responsabilité en cas de défaillances ou dommages résultant d’une mauvaise utilisation ou branchement de votre part.
Nous vous rappelons que les garanties matérielles dépendent des constructeurs et qu’une utilisation non conforme de ces dernières entrainerait leur annulation.



PRINCIPE DE FONCTIONNEMENT

  • Le panneau photovoltaïque transforme le rayonnement solaire en électricité (courant continu), permettant ainsi d’alimenter des appareils adaptés (lampes basse consommation, téléviseurs, radios…).

  • Le stockage sur batterie(s) permet de restituer, au moment voulu, l’énergie accumulée pendant la journée.

  • Le régulateur assure une gestion optimale du système.

  • Ce kit a été spécialement conçu et calibré afin d’alimenter des appareils basse consommation en 24V (sortie batterie en parallèle) et en 230V (sortie du convertisseur de courant).



CONSIGNES D’UTILISATION

Afin d’obtenir un rendement maximal et garantir sa longévité, merci de bien tenir compte des consignes d'utilisation suivantes avant de procéder à la mise en service de votre kit solaire :

  • L’énergie disponible dépend de la puissance du panneau photovoltaïque et non de la batterie.

  • Pensez à éteindre les appareils quand vous ne les utilisez pas.

  • Assurez-vous que le(s) panneau(x) photovoltaïque(s) soi(en)t propre(s), si besoin lavez le(s) à l’eau claire.

  • Assurez-vous que les câbles restent bien fixés, protégez-les ou attachez-les si vous voyez qu’ils risquent de s’endommager. Un court-circuit est dangereux et peut provoquer une panne générale du système.

  • N’utilisez pas la batterie de votre installation solaire pour démarrer un véhicule.

  • Laissez la batterie se charger complètement, avant toute utilisation.

  • Ne pas ajouter de batteries différentes au kit solaire.

  • Afin d’obtenir la production maximale du panneau solaire, assurez-vous que celui-ci ne soit jamais à l’ombre (arbres, murs…). Installez le(s) si possible plein sud avec une inclinaison de 30° par rapport à l’horizontal.

  • Couvrez le(s) panneau(x) solaire(s) à l’aide d’une couverture lors de l’installation tant que les raccordements électriques ne sont pas réalisés.



MISE EN SERVICE

    •  Afin d’obtenir la production maximale du panneau solaire, assurez-vous que celui-ci ne soit jamais à l’ombre (arbres, murs…). Installez le(s) si possible plein sud avec une inclinaison de 30° par rapport à l’horizontal.

    • Couvrez le(s) panneau(x) solaire(s) à l’aide d’une couverture lors de l’installation tant que les raccordements électriques ne sont pas réalisés.



CONTENU DU KIT SOLAIRE

      • 4 panneaux solaires SolarWorld

      • 4 batteries solaires 12V Victron Energy GEL

      • 1 régulateur solaire 12/24V BlueSolar MPPT Victron Energy

      • 2 bobines de câble électrique solaire

      • 1 paires de connecteurs type MC4

      • 1 paire de connecteurs type MC4 forme Y

      • 12 cosses plates M6



OUTILLAGE NÉCESSAIRE

      • Tournevis plat

      • Une pince (pour sertir)

      • Deux clefs de 6-8-13

      • Une pince à dénuder



GUIDE DE MONTAGE



ETAPE 1 -  FIXER LE RÉGULATEUR

      • Montage vertical sur un support ininflammable, avec les bornes de puissance dirigées vers le bas.

      • Montage près de la batterie, mais jamais directement dessus (afin d'éviter des dommages dus au dégagement gazeux de la batterie).


ETAPE 2 – CONNEXION DES BATTERIES

  1. CONNECTEZ VOS 4 BATTERIES EN SÉRIE ET PARALLÈLE POUR AVOIR DU 24V

Prenez vos deux premières batteries : Serrez un câble entre la borne positive (+) de votre première batterie, et la borne négative (-) de votre deuxième batterie.

  1. EFFECTUEZ LA MÊME OPÉRATION AVEC LES DEUX AUTRES BATTERIES. COMME SUR LE SCHÉMA CI-DESSOUS :

 cablage solaire



  1. CONNECTEZ VOS DEUX SÉRIES DE BATTERIES EN PARALLÈLE

 cablage serie solaire cablage parallele



RÉSULTAT FINAL :

 cablage serie parallele



  1. CONNECTEZ VOTRE RÉGULATEUR DE CHARGE À VOTRE BANC DE BATTERIES 24V :

      • Sertissez les cosses fournies dans le kit sur une extrémité de chaque câble + et - qui reliront le banc de batterie au régulateur de charge.

      • En partant de votre régulateur de charge, Connectez y le câble de la borne positive (+) emplacement batterie, à la borne positive (+) de votre banc de batteries

      • En partant de votre régulateur de charge, connectez y le câble de la borne négative (-) emplacement batterie, à la borne négative (-) de votre banc de batteries.

Les câbles reliant le régulateur aux batteries ne doivent pas mesurer plus de 2 m de long. Sinon utiliser une section de câble plus importante (6mm² jusqu’à 5m de long).


 Résultat final :

installation resultat final



REMARQUE

Protégez l’extrémité du câble nu l’or des branchements pour éviter les courts-circuits.

ATTENTION

Attention en cas de court-circuit, détérioration de la batterie et risque de projection.

IMPORTANT : Toujours connecter les batteries au régulateur AVANT le(s) panneau(x) solaire(s).

ETAPE 3 – BRANCHEMENT DU PANNEAU SOLAIRE

      • Pour connecter le panneau, fabriquez une rallonge suffisamment longue pour couvrir la longueur entre votre panneau solaire et le régulateur. Pour chaque rallonge, il faudra :

      • Un premier câble serti avec un embout MC4 Mâle connecté sur la borne négative (-) du régulateur.

      • Un deuxième câble serti avec un embout MC4 Femelle connecté sur la borne positive (+) du régulateur.

connecteur MC4

      • Faites deux séries de deux panneaux en parallèle (voir schéma ci-dessous) :

      • Chaque groupe de 2 panneaux verra son pôle positif (+) clipsé sur un connecteur MC4 Y.

      • Chaque groupes de 2 panneaux verra son pôle négatif (-) clipsé sur un connecteur MC4 Y.

      • Connectez les MC4 Y sur les rallonges respectives partant du régulateur effectué précédemment.

 cablage connecteur MC4



REMARQUE

Il est préférable de ne pas dépasser une longueur de 12m de câble entre les panneaux solaires et le régulateur, sous peine de voir la puissance du panneau solaire se consommer dans le câble.

ETAPE 4 – CONNEXION DES APPAREILS 24V

Pour utiliser des appareils 24V comme de l’éclairage ou autre, il faudra brancher vos équipements directement sur le banc de batteries. Faire attention à ne pas décharger vos batteries à plus de 50% au risque de les détériorer fortement.

ETAPE 5 – VÉRIFICATION DU BON FONCTIONNEMENT

A ce stade vous devriez avoir une LED bleue « bulk » allumé. Si ce n’est pas le cas revoir les étapes précédente.



regulateur MPPT



LED bleue « bulk » : ce voyant sera allumé quand la batterie aura été connectée Il sera éteint quand la tension d'absorption aura été atteinte.

LED bleue « absorption » : Ce voyant sera allumé quand la tension d'absorption aura été atteinte. Il sera éteint quand la période d'absorption aura pris fin.

LED bleue « float » : ce voyant sera allumé dès que le chargeur solaire aura été commuté à float.



Si des doutes ou interrogations subsistent malgré la lecture de cette notice, nous vous recommandons vivement de faire appel à un électricien qualifié.
