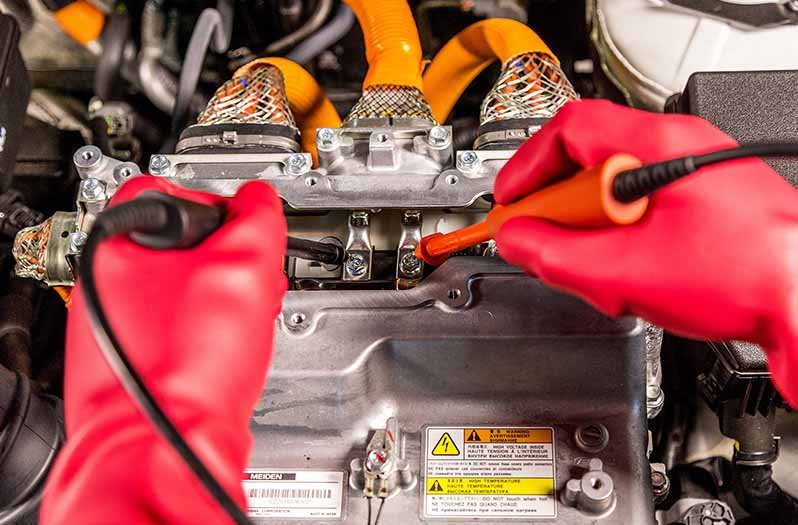

🔋 Batteries Lithium Haute Tension (HV) Guide Technique pour Techniciens Experts
Les batteries haute tension sont la nouvelle référence dans les systèmes solaires résidentiels et industriels. Ce guide expert vous explique tout ce qu’il faut savoir pour une intégration optimale.
📌 Qu’est-ce qu’une batterie HV ?
Une batterie HV (>60V) fonctionne typiquement entre 150V et 600V grâce à plusieurs modules LiFePO4 ou NMC en série. Elle est conçue pour les systèmes à forte puissance, comme les centrales solaires, onduleurs hybrides triphasés ou sites industriels.
✅ Avantages
-
⚡ Rendement amélioré (moins de pertes I²R)
-
🔌 Compatible avec les onduleurs hybrides modernes
-
🔋 Longévité > 6000 cycles (LiFePO4)
-
🧱 Moins de câblage et plus de modularité
Astuce : Pour une installation 10kW, utilisez une batterie 400V HV pour réduire les sections de câble DC à 6mm² au lieu de 35mm² en 48V.
🛠️ Sécurité et Composants Essentiels
-
HVIL – Boucle de sécurité interverrouillage
-
MSD – Déconnexion manuelle pour la maintenance
-
Carte d’isolation – Surveillance fuite à la terre
-
Contacteurs de précharge – Pour limiter les courants d’appel
🔌 Intégration Pratique
Respectez les distances, mise à la terre et connecteurs spécifiques (MC4 HV ou connecteurs Phoenix Contact). Assurez un BMS bien connecté via CANbus ou RS485.
Exemple de câblage : Batterie HV (ex. Pylontech H48050 x5) ➜ Breaker DC ➜ Onduleur Goodwe ➜ Réseau + Charge
📊 Exemple de tableau de compatibilité
Marque |
Modèle |
Tension |
Compatible |
|---|---|---|---|
Pylontech |
H48050 |
240V (x5) |
Goodwe, Deye, Victron |
BYD |
HVM 11.0 |
400V |
Fronius, SMA |
Felicitysolar |
HV Stack |
320–600V |
Onduleurs Deye, Growatt |
📈 Calcul de volume et de puissance
Utilisez des outils comme Victron VRM ou Goodwe SEMS Portal pour monitorer en temps réel :
-
État de charge (SoC)
-
Tension/courant par module
-
Événements BMS
