Câblage  de batteries solaire | victron câblage illimité

La batterie est au cœur de tout système Victron. Il peut s’agir d’une seule batterie ou de plusieurs batteries interconnectées. Donc c'est tres important de maitriser le cablage de batteries solaire



Les batteries sont interconnectées pour augmenter la tension de la batterie, sa capacité, ou les deux. Lorsque plusieurs batteries sont interconnectées, on parle de banc de batteries.

Les règles suivantes s’appliquent aux bancs de batteries :

  • Lorsque deux batteries sont connectées en série, la tension augmente.

  • Lorsque deux batteries sont connectées en parallèle, la capacité augmente.

  • Lorsque les batteries sont connectées en série/parallèle, la tension et la capacité augmentent.

Quelques exemples :

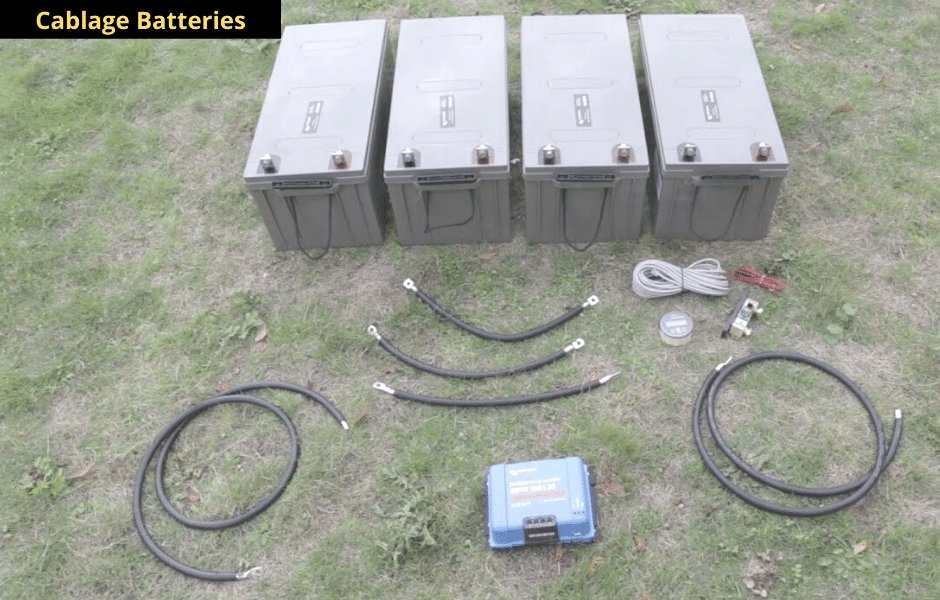

 cablage batteries





cablage de batterie en 48v



Banques de batteries nombreuses

Si vous avez besoin d’un grand nombre de batteries, nous vous déconseillons de constituer votre banque de batteries avec de nombreuses batteries au plomb 12 V en parallèle/série. Nous conseillons de connecter au maximum trois (ou quatre) chaînes en parallèle. Cette limitation est due au fait qu’avec des batteries trop nombreuses, il devient difficile de créer un banc de batteries équilibrée. Dans un grand banc de batteries en série/parallèle, un déséquilibre est créé par l’enchevêtrement de câbles et des légères différences de résistance interne des batteries.

Si vous avez besoin d’un grand nombre de batteries, vous pouvez utiliser des batteries au plomb de 2 V montées en série ou des batteries au lithium.

Batteries au plomb de 2 V

Les batteries OPzV ou OPzS de 2 V sont disponibles dans une grande variété de capacités. Il vous suffit de choisir la capacité souhaitée et de les connecter en série. Ces batteries sont fournies avec des raccordements prévus à cette fin



opzv

opzs

Batteries au lithium basiques

Avec équilibrage des cellules et système de gestion de batterie (BMS) interne ou externe.

lithium victron

Batteries au lithium smart

Avec équilibrage des cellules et système de gestion de batterie (BMS) interne ou externe.

Les batteries peuvent communiquer entre elles, mais aussi avec un appareil de surveillance. Dans le cas de Victron, cet appareil sera un périphérique GX.

venus GX

Les batteries génèrent une valeur d’état de charge totale pour l’ensemble du banc de batteries et envoient cette valeur au périphérique GX.

Cliquez ici pour plus d’informations sur les marques compatibles avec Victron et leur configuration.
