Inverseur automatique ATS 2P 63 A – FEEO FTS-63

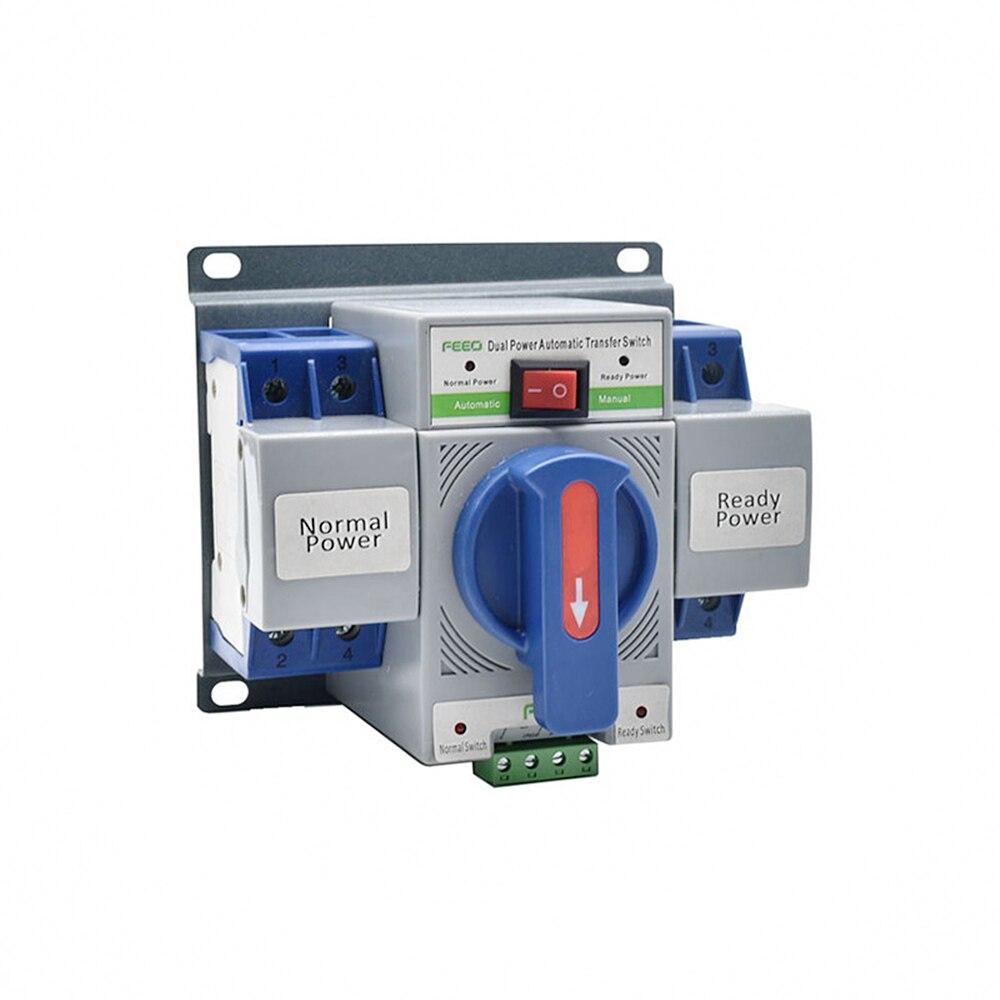

Inverseur de source automatique (ATS) 2 pôles, calibre 63 A, de la série FEEO FTS-63 (« Dual Power Automatic Transfer Switch », classe CB). Il bascule automatiquement l'alimentation d'un circuit monophasé entre une source normale (par exemple le réseau SENELEC) et une source de secours (par exemple un groupe électrogène), avec retour automatique sur la source normale dès qu'elle redevient disponible. Un sélecteur Automatique / Manuel et une poignée permettent aussi la manœuvre à la main.

Fonctionnement

• Mode automatique : un contrôleur intégré surveille les deux sources. En cas d'anomalie sur la source normale, il commande le mécanisme motorisé, qui ouvre un disjoncteur et ferme l'autre. La source normale est prioritaire : le retour est automatique (fonctionnement « auto-restauration »).
• Mode manuel : placer le sélecteur en position Manuel, puis tourner la poignée pour choisir la source normale ou la source de secours.
• Classe CB : l'appareil est construit autour de deux mini-disjoncteurs, ce qui lui donne une protection contre les courts-circuits, les surcharges, les manques de phase et les pertes de tension.
• Signalisation : voyants de présence de la source normale et de la source de secours, et voyants de position des disjoncteurs. Le bornier de commande dispose d'une sortie de signalisation et d'une entrée pour une alimentation de sécurité incendie (EPS) en 12–24 V CC.

Caractéristiques techniques

Usages adaptés

• Basculement réseau / groupe électrogène pour un logement, un bureau ou un commerce alimenté en monophasé, jusqu'à 63 A.
• Choix entre deux sources alternatives monophasées (par exemple réseau et sortie d'un onduleur autonome), après vérification de la compatibilité avec l'onduleur.

Limites à connaître

• Le temps de transfert peut atteindre 3 s : ce n'est pas une alimentation sans coupure. Les ordinateurs et équipements sensibles doivent rester derrière un onduleur (UPS).
• Le pouvoir de coupure est de 3 kA. Si le courant de court-circuit présumé au point d'installation est plus élevé, une protection amont adaptée est nécessaire.
• La documentation du constructeur ne mentionne pas de contact de démarrage automatique d'un groupe électrogène ni de temporisations réglables : le démarrage automatique d'un groupe demande un module de commande séparé.
• Version 2 pôles : pour un circuit triphasé, il faut un modèle 3 ou 4 pôles.
• Avec un onduleur hybride qui gère déjà lui-même le réseau et le groupe, un inverseur externe n'est généralement pas nécessaire : demandez conseil avant achat.

Installation

• Fixation sur platine ou en tableau, à l'abri de l'humidité, de la poussière et des vibrations.
• Raccordement : source normale sur les bornes du côté « Normal Power », source de secours sur les bornes du côté « Ready Power », départs vers l'utilisation reliés en parallèle en respectant phase et neutre, conformément au schéma du constructeur.
• Le raccordement doit être réalisé par un électricien qualifié, hors tension. NRJSOLAIRE peut assurer la pose et la mise en service sur devis.

Questions fréquentes

Est-ce un inverseur automatique ou manuel ?

Automatique : le contrôleur intégré bascule seul entre les deux sources et revient sur la source normale. Un mode manuel avec poignée est prévu pour la maintenance ou le dépannage.

Peut-on l'utiliser en triphasé ?

Non, cette version comporte 2 pôles et convient au monophasé. La série existe en 3 et 4 pôles : demandez un devis.

Démarre-t-il le groupe électrogène ?

Non, la documentation du constructeur ne prévoit pas cette fonction. Il bascule entre deux sources déjà présentes.

Qui fabrique cet appareil ?

Il est fabriqué par Yueqing Feeo Electric Co., Ltd. (marque FEEO). NRJSOLAIRE le distribue et peut l'installer.
