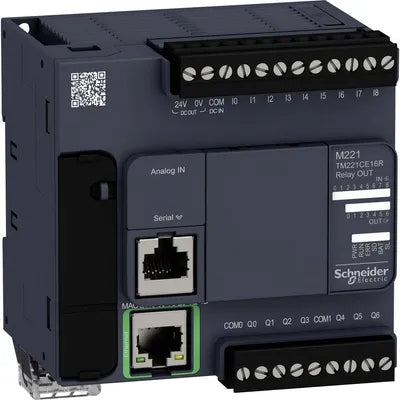

Automate Schneider Modicon M221 TM221CE16R (16 E/S, Ethernet)
Automate Schneider Modicon M221 TM221CE16R (16 E/S, Ethernet)
soit 1 109,83 € facturés
Impossible de charger la disponibilité du service de retrait
Une autre demande sur ce produit
- Conseil et dimensionnement par nos ingénieurs
- Installation et mise en service par nos équipes
- Service après-vente à Dakar
L'automate Schneider Electric Modicon M221 TM221CE16R dispose de 9 entrées 24 V DC (dont 4 de comptage rapide), 7 sorties relais, 2 entrées analogiques 0–10 V, d'un port Ethernet (Modbus TCP, EtherNet/IP) et d'une liaison série RS232/RS485. Une base fiable pour automatiser un forage, un groupe électrogène ou superviser une installation solaire.
Points clés
- Ethernet intégré avec Modbus TCP et EtherNet/IP
- 4 entrées de comptage rapide 100 kHz
- Extensible jusqu'à 4 modules TM3 en local
- Horloge temps réel et carte SD en option
- Alimentation directe 100-240 V AC
Caractéristiques techniques
| E/S TOR au total | 16 (9 entrées + 7 sorties) |
|---|---|
| Entrées TOR | 9 × 24 V DC, IEC 61131-2 type 1, sink/source (dont 4 entrées de comptage rapide jusqu'à 100 kHz) |
| Entrées analogiques | 2 × 0-10 V, 10 bits |
| Sorties | 7 relais NO, 2 A par sortie, 5-125 V DC / 5-250 V AC |
| Alimentation | 100-240 V AC (85-264 V), 50/60 Hz |
| Ethernet | 1 port RJ45 10/100 Mbit/s : Modbus TCP serveur/client, EtherNet/IP adapter, DHCP client |
| Liaison série | 1 port RJ45 RS232/RS485, Modbus RTU/ASCII maître/esclave |
| USB | Mini-B USB 2.0 (programmation) |
| Mémoire | RAM 256 ko (10 000 instructions), sauvegarde flash 256 ko, carte SD 2 Go en option |
| Temps d'exécution | 0,2 µs par instruction booléenne |
| Extension | Jusqu'à 4 modules (architecture locale) ou 11 (architecture distante) |
| Température de fonctionnement | -10 à 55 °C (horizontal), -10 à 35 °C (vertical) |
| Dimensions (H × P × L) | 90 × 70 × 95 mm |
| Poids net | 0,346 kg |
| Certifications | CE, cULus, LR, RCM, EAC, ABS, DNV-GL |
Modèle fabricant : TM221CE16R. Source : documentation Schneider Electric. Fiche technique Schneider Electric (PDF). Référence NRJSOLAIRE : NRJ-GTB-PLC-M221.
Compatibilités
- Modules d'extension Modicon TM3 (dont TM3DI16)
- Logiciel EcoStruxure Machine Expert - Basic
- Protocoles Modbus TCP, Modbus RTU/ASCII, EtherNet/IP
À savoir avant d'acheter
- Alimentation 100–240 V AC.
- Programmation avec le logiciel EcoStruxure Machine Expert - Basic.
- Garantie contractuelle de 18 mois selon la fiche Schneider Electric.
Disponibilité, livraison et installation
- Disponibilité : en stock à Dakar ; confirmez la quantité par WhatsApp avant tout déplacement.
- Prix : TTC, en francs CFA à la parité fixe 1 € = 655,957 FCFA.
- Livraison et installation : à Dakar et dans les régions, sur devis. Dimensionnement, pose et mise en service par les techniciens NRJSOLAIRE.
- Garantie : 18 mois (garantie contractuelle Schneider Electric).
Questions fréquentes
Peut-il communiquer avec un onduleur ou un compteur ?
Oui, en Modbus RTU (RS485) ou Modbus TCP (Ethernet), selon les protocoles disponibles sur l'équipement.
Combien d'entrées/sorties au maximum ?
16 E/S intégrées, extensibles avec des modules TM3 (jusqu'à 4 en architecture locale).
NRJSOLAIRE peut-il programmer l'automate ?
Oui, nous réalisons la programmation et la mise en service sur devis.
