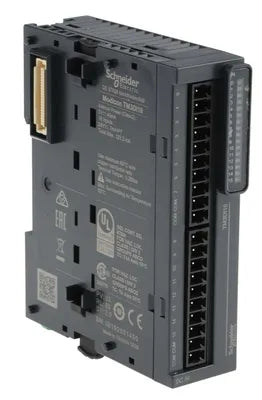

Module d'entrées Schneider Modicon TM3DI16 (16 entrées 24 V DC)
Module d'entrées Schneider Modicon TM3DI16 (16 entrées 24 V DC)
soit 361,30 € facturés
Impossible de charger la disponibilité du service de retrait
Une autre demande sur ce produit
- Conseil et dimensionnement par nos ingénieurs
- Installation et mise en service par nos équipes
- Service après-vente à Dakar
Le Schneider Electric Modicon TM3DI16 ajoute 16 entrées tout-ou-rien 24 V DC à un automate Modicon M221, M241 ou M251. Il sert à remonter des états (disjoncteurs, contacts de porte, alarmes, niveaux) dans un système de supervision énergétique.
Points clés
- 16 entrées 24 V DC sink/source sur un seul module de 27,4 mm de large
- Voyant LED vert par voie pour le diagnostic local
- Bornier à vis débrochable facilitant le câblage et la maintenance
- Consommation de 40 mA sous 5 V sur le bus d'extension, 0 mA sous 24 V
- Produit Green Premium, certifié CE et cULus
Caractéristiques techniques
| Gamme | Modicon TM3 (module d'extension d'entrées TOR) |
|---|---|
| Entrées TOR | 16, conformes IEC 61131-2 type 3 |
| Tension d'entrée | 24 V DC |
| Logique d'entrée | Sink ou source (positive/négative) |
| Courant d'entrée | 7 mA par entrée |
| Isolement | 500 V AC entre entrées et logique interne (entrées non isolées entre elles) |
| Temps de réponse | 4 ms à la montée et 4 ms à la descente |
| Raccordement | Bornier à vis débrochable 10 × 1,5 mm², pas 3,81 mm |
| Indice de protection | IP20 |
| Température de fonctionnement | -10 à 55 °C (montage horizontal), -10 à 35 °C (vertical) |
| Dimensions (H × P × L) | 90 × 84,6 × 27,4 mm |
| Poids net | 0,1 kg |
| Certifications | CE, cULus, C-Tick |
Modèle fabricant : TM3DI16. Source : documentation Schneider Electric. Fiche technique Schneider Electric (PDF). Référence NRJSOLAIRE : NRJ-GTB-IO-TM3DI16.
Compatibilités
- Contrôleurs Modicon M221, M241, M251 (fiche produit : également M262)
- Montage sur rail DIN TH35-15 / TH35-7.5 ou sur platine
À savoir avant d'acheter
- Entrées non isolées entre elles (isolement 500 V AC vers la logique interne).
- Montage sur rail DIN ; fonctionnement de -10 à 55 °C en montage horizontal.
Disponibilité, livraison et installation
- Disponibilité : en stock à Dakar ; confirmez la quantité par WhatsApp avant tout déplacement.
- Prix : TTC, en francs CFA à la parité fixe 1 € = 655,957 FCFA.
- Livraison et installation : à Dakar et dans les régions, sur devis. Dimensionnement, pose et mise en service par les techniciens NRJSOLAIRE.
- Garantie : garantie constructeur selon les conditions du fabricant, précisée sur votre devis.
Questions fréquentes
Avec quels automates est-il compatible ?
Modicon M221, M241 et M251 (gamme TM3), selon la fiche Schneider Electric.
Quels signaux peut-il lire ?
Des contacts secs ou sorties 24 V DC, en logique sink ou source.
Combien de modules par automate ?
Le M221 accepte jusqu'à 4 modules d'extension en architecture locale.
