Alimentation 48 volts "négative" : Quoi, pourquoi et comment

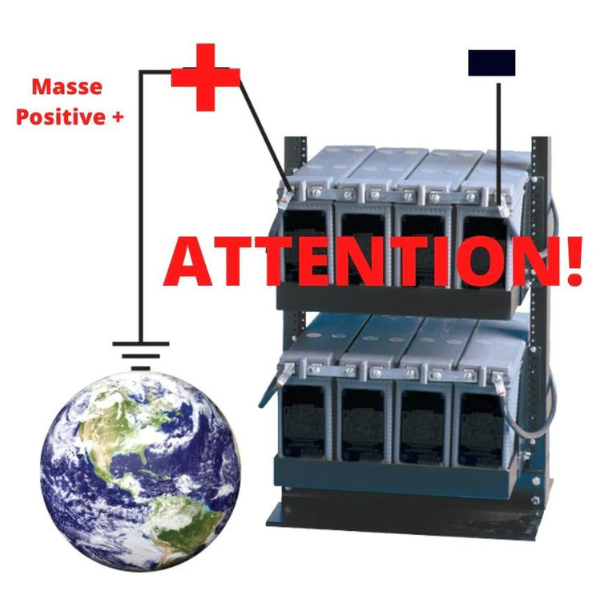

Définition de la configuration - batterie et terre de 48 V CC

Les réseaux de télécommunications et sans fil fonctionnent généralement sur une alimentation en courant continu de 48 volts. Mais contrairement aux systèmes traditionnels de 12 et 24 volts dont le côté négatif (-) de la batterie est relié à la terre (c'est-à-dire appelé système de mise à la terre négative), les batteries de télécommunications ont le côté positif (+) de la batterie relié à la terre, appelé système de mise à la terre positive, également désigné comme "48 volts négatif". Dans cette configuration, le côté négatif de la batterie devient le conducteur "chaud" et le côté positif n'est plus chaud, il est plutôt à un potentiel nul puisqu'il est relié à la terre et désigné comme le fil "commun" ou "de retour".

Malgré sa complexité et sa propension à la confusion, décrite ci-dessous, le 48 volts "négatif" est le choix courant en matière d'alimentation en courant continu pour les réseaux sans fil.



Histoire

Pourquoi le côté positif du circuit CC est-il relié à la terre dans les applications de télécommunications, alors que la terre négative est souvent utilisée, comme c'est le cas, dans les systèmes CC automobiles et industriels ?



À l'époque, lorsque les équipements de téléphonie étaient développés, la tension du système choisie était de 48 parce qu'elle était considérée comme une "basse tension" sûre et que l'ampérage requis pour les équipements alimentés à cette tension était réduit.

Cela permettait d'utiliser des fils de plus petit calibre, tout en étant capable de transporter du courant sur de longues distances avec une chute de tension minimale en pourcentage de la tension opérationnelle.

"Avant" les premiers systèmes téléphoniques étaient configurés avec une mise à la terre négative, ce qui entraînait la corrosion des conducteurs par électrolyse lorsque les fils + étaient soumis à l'humidité

batterie

(vous pouvez voir la preuve de cette condition sur votre batterie de voiture où la corrosion s'accumule au fil du temps sur la borne +).



Pour remédier à ce problème, les systèmes ont été mis à la terre et la corrosion galvanique destructrice a été éliminée par la protection cathodique fournie par la mise à la terre du côté + du circuit.



Précautions à prendre

Cette configuration de mise à la terre positive ne change pas la polarité, le plus (+) reste le plus et porte une charge positive par rapport à la borne négative (-) ou au moins.

De nombreux courts-circuits se sont produits lorsque des installateurs ont supposé qu'en passant à une mise à la terre positive, la polarité changeait en conséquence, ce qui n'est pas vrai !

Indépendamment de la référence à la terre, la connexion du (+) plus au (-) moins entraînera toujours un court-circuit ou une inversion de polarité de l'équipement.

Un autre facteur qui peut causer la confusion (et potentiellement des étincelles) est l'utilisation de fils de couleur rouge et noire.

Dans les systèmes de mise à la terre négative, le rouge est universellement compris comme chaud et +, dans une mise à la terre positive, ce "fil rouge" n'est plus chaud, mais il est toujours +.



installateur solaire

Vous pouvez donc imaginer un installateur debout, avec un fil noir dans une main et un fil rouge dans l'autre, regardant les bornes d'entrée d'un émetteur "neg 48-volt" qui sont marquées "HOT" et "RTN" en se demandant "Qu'est-ce qui va où ?".

La réponse est : le noir au plus et le rouge au moins, ce qui est un peu contre-intuitif. Nous recommandons donc d'utiliser une couleur commune pour les deux conducteurs et d'étiqueter les fils avec leur polarité.

Un autre mot d'avertissement sur les intégrations de systèmes qui mélangent des équipements de masse positive et négative, l'isolation de la masse doit être maintenue entre ces systèmes d'exploitation pour éviter les courts-circuits et les problèmes de compatibilité des équipements.

En outre, il y a la question de la continuité entre la masse du châssis et la masse du système ; elles peuvent être communes ou isolées (appelées masse flottante).



Aide à l'application

NRJSOLAIRE fournit des systèmes d'alimentation qui s'adaptent aux configurations de masse positive et négative. Notre personnel technique connaît bien ces applications et peut fournir des conseils pour la configuration et le câblage. Veuillez nous consulter si vous avez des questions sur les configurations du système. Nous sommes toujours là pour vous aider !
