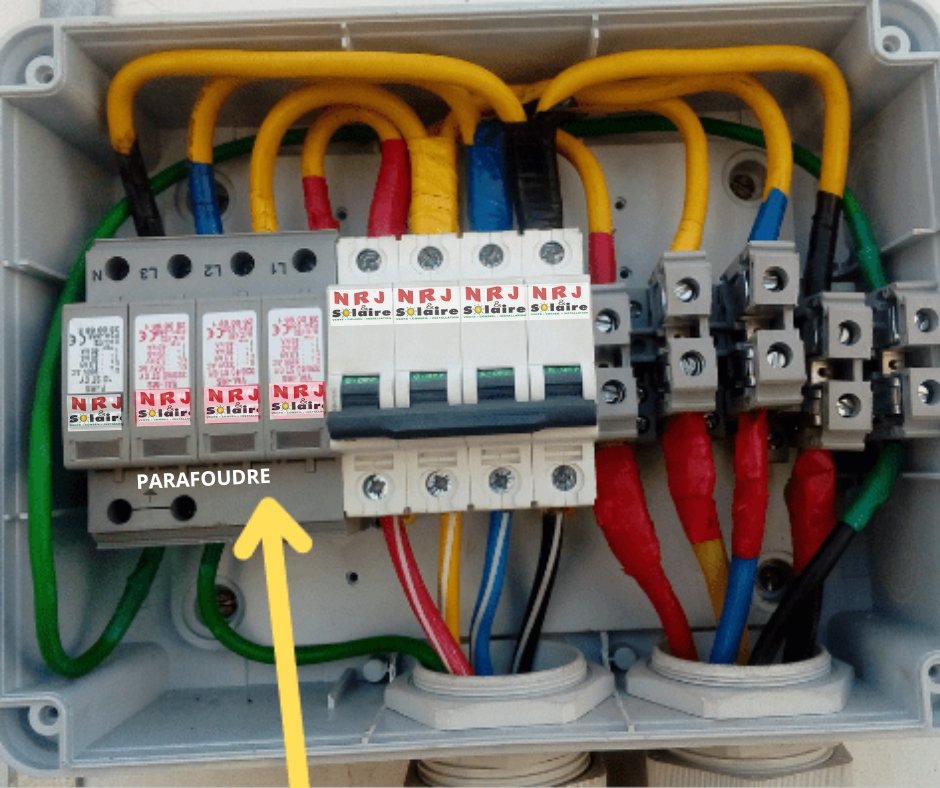

LES PARAFOUDRES : Différence entre Parafoudre Type 1 et Type 2

LES PARAFOUDRES : Différence entre Parafoudre Type 1 et Type 2

Les parafoudres de type 1 et de type 2 sont des dispositifs de protection contre les surtensions qui protègent les installations électriques contre les surtensions transitoires causées par des phénomènes naturels tels que la foudre.

Voici les principales différences entre ces deux types de parafoudres :

Parafoudre Type 1

  1. Fonction Principale :

    • Le parafoudre de type 1 est conçu pour protéger les installations électriques contre les courants de foudre directs.

    • Il est utilisé principalement dans les bâtiments équipés de paratonnerres ou dans les zones où les impacts de foudre sont fréquents.

  2. Lieu d'Installation :

    • Installé en tête d'installation, généralement au niveau du tableau principal de distribution ou à l'entrée de l'installation.

    • Il est souvent situé entre le réseau de distribution d'électricité et le tableau de distribution principal.

  3. Caractéristiques Techniques :

    • Capacité de décharge très élevée, capable de supporter des courants de foudre pouvant atteindre 100 kA (kiloampères).

    • Le courant de décharge maximal (Iimp) est un paramètre clé, souvent supérieur à 12,5 kA.

    • Tension résiduelle relativement élevée comparée aux parafoudres de type 2.

  4. Normes de Conformité :

    • Conforme à la norme IEC 61643-11 pour les parafoudres basse tension.

Parafoudre Type 2

  1. Fonction Principale :

    • Le parafoudre de type 2 est conçu pour protéger les installations électriques contre les surtensions induites et les courants de foudre indirects.

    • Il est utilisé pour protéger les équipements électriques sensibles des surtensions transitoires.

  2. Lieu d'Installation :

    • Installé en aval du parafoudre de type 1, généralement dans les tableaux de distribution secondaires.

    • Souvent utilisé dans les sous-tableaux de distribution à l'intérieur du bâtiment.

  3. Caractéristiques Techniques :

    • Capacité de décharge inférieure à celle des parafoudres de type 1, typiquement capable de supporter des courants de décharge allant jusqu'à 40 kA.

    • Le courant de décharge maximal (In) est un paramètre clé, souvent entre 5 kA et 20 kA.

    • Tension résiduelle plus faible, offrant une meilleure protection pour les équipements sensibles.

  4. Normes de Conformité :

    • Conforme à la norme IEC 61643-11 pour les parafoudres basse tension.

Tableau Comparatif

Caractéristique

Parafoudre Type 1

Parafoudre Type 2

Fonction Principale

Protection contre les courants de foudre directs

Protection contre les surtensions induites

Lieu d’Installation

Tableau principal de distribution

Tableaux de distribution secondaires

Capacité de Décharge

Jusqu’à 100 kA

Jusqu’à 40 kA

Courant Maximal (Iimp / In)

Supérieur à 12,5 kA

Entre 5 kA et 20 kA

Tension Résiduelle

Relativement élevée

Relativement faible

Normes

IEC 61643-11

IEC 61643-11



Où Installer le Parafoudre de Type 1

Le parafoudre de type 1 est destiné à protéger les installations électriques contre les courants de foudre directs. Voici les emplacements typiques et les bonnes pratiques pour installer un parafoudre de type 1 :



Emplacement d'Installation

  1. Tableau Principal de Distribution :

    • Position : Le parafoudre de type 1 doit être installé au niveau du tableau principal de distribution électrique. C'est l'endroit où l'alimentation électrique principale entre dans le bâtiment.

    • Rôle : Il protège l'ensemble de l'installation électrique en interceptant les courants de foudre avant qu'ils ne pénètrent plus loin dans le système électrique interne.

  2. À l'Entrée de l'Installation :

    • Point de Connexion : Le parafoudre de type 1 doit être connecté entre le réseau de distribution public (lignes d'alimentation externes) et le tableau de distribution principal.

    • Positionnement : Souvent, il est installé juste après le disjoncteur principal ou le sectionneur général.

  3. Bâtiments Équipés de Paratonnerres :

    • Protection Supplémentaire : Dans les bâtiments équipés de paratonnerres, le parafoudre de type 1 est essentiel pour évacuer les courants de foudre capturés par le paratonnerre, les acheminant vers le réseau de terre du bâtiment.

    • Coordination : Il est important de coordonner le parafoudre avec le système de mise à la terre pour assurer une décharge efficace des courants de foudre.

Bonnes Pratiques d'Installation

  1. Câblage Court et Direct :

    • Longueur des Câbles : Les câbles de connexion entre le parafoudre et le tableau doivent être aussi courts que possible pour minimiser l'inductance et assurer une décharge rapide des surtensions.

    • Cheminement Direct : Évitez les courbures et les longueurs excessives de câbles. Utilisez des chemins directs et bien définis.

  2. Connexion à la Terre :

    • Raccordement : Assurez-vous que le parafoudre est correctement relié au réseau de terre de l'installation. Un bon raccordement à la terre est crucial pour l'efficacité du parafoudre.

    • Impédance de Terre : L'impédance de terre doit être faible pour faciliter la dissipation rapide des courants de foudre. Idéalement, l'impédance devrait être inférieure à 10 ohms.

  3. Dispositifs de Protection Associés :

    • Disjoncteurs et Fusibles : Installez des dispositifs de protection appropriés en amont et en aval du parafoudre pour assurer une protection complète de l'installation.

    • Coordination avec les Parafoudres de Type 2 : Utilisez des parafoudres de type 2 en complément, installés dans les tableaux de distribution secondaires, pour une protection renforcée contre les surtensions résiduelles.

Conclusion

Le parafoudre de type 1 doit être installé au niveau du tableau principal de distribution, à l'entrée de l'installation électrique. Il est essentiel de suivre les bonnes pratiques d'installation, notamment l'utilisation de câbles courts et directs, un bon raccordement à la terre, et la coordination avec d'autres dispositifs de protection. Cela garantit une protection efficace de l'ensemble de l'installation contre les courants de foudre directs.



Où Installer le Parafoudre de Type 2

Le parafoudre de type 2 est conçu pour protéger les installations électriques contre les surtensions induites et les courants de foudre indirects. Voici les emplacements recommandés pour l'installation d'un parafoudre de type 2 :



Emplacements Recommandés

  1. Tableaux de Distribution Secondaires :

    • Description : Le parafoudre de type 2 doit être installé dans les tableaux de distribution secondaires à l'intérieur du bâtiment.

    • Rôle : Il protège les circuits et les équipements connectés en aval de ces tableaux contre les surtensions résiduelles après le parafoudre de type 1.

  2. Proche des Équipements Sensibles :

    • Description : Installer le parafoudre de type 2 aussi près que possible des équipements sensibles tels que les ordinateurs, les systèmes de communication, les équipements électroniques, etc.

    • Rôle : Réduire la longueur des câbles entre le parafoudre et les équipements, minimisant ainsi la tension résiduelle et maximisant la protection.

  3. Sous-Tableaux de Distribution :

    • Description : Les sous-tableaux de distribution situés dans différentes zones ou étages du bâtiment doivent être équipés de parafoudres de type 2.

    • Rôle : Assurer une protection locale et spécifique pour les équipements situés dans ces zones.

  4. Installations avec Systèmes de Protection Redondants :

    • Description : Dans les installations où plusieurs niveaux de protection contre les surtensions sont nécessaires, le parafoudre de type 2 doit être utilisé en complément du parafoudre de type 1.

    • Rôle : Ajouter une couche supplémentaire de protection après le parafoudre de type 1 pour réduire encore les surtensions résiduelles.

Exemple de Schéma d'Installation

  1. Tableau Principal (TGBT) :

    • Installer un parafoudre de type 1 à l'entrée du bâtiment pour protéger contre les courants de foudre directs.

  2. Tableaux de Distribution Secondaires :

    • Installer des parafoudres de type 2 dans chaque tableau secondaire pour protéger les équipements situés en aval.

  3. Proximité des Équipements Sensibles :

    • Installer des parafoudres de type 2 à proximité immédiate des équipements sensibles pour une protection maximale.

Conseils d'Installation

  • Minimiser la Distance : La distance entre le parafoudre de type 2 et les équipements à protéger doit être la plus courte possible pour minimiser la tension résiduelle.

  • Utiliser des Conducteurs Appropriés : Utiliser des conducteurs de terre de faible impédance et de section adéquate pour connecter le parafoudre au système de mise à la terre.

  • Respecter les Normes : S'assurer que l'installation respecte les normes locales et internationales de sécurité électrique, telles que la norme IEC 61643-11.

Résumé

Le parafoudre de type 2 doit être installé dans les tableaux de distribution secondaires, près des équipements sensibles et dans les sous-tableaux de distribution. Il agit en complément du parafoudre de type 1 pour fournir une protection efficace contre les surtensions induites et les courants de foudre indirects, assurant ainsi la sécurité et la longévité des équipements électriques.

Le choix entre un parafoudre de type 1 et de type 2 dépend de la nature des risques de surtension et de la configuration de l'installation électrique. Pour une protection optimale, il est souvent recommandé d'utiliser les deux types en complément, avec le parafoudre de type 1 en tête d'installation pour gérer les courants de foudre directs et le parafoudre de type 2 pour protéger les équipements sensibles des surtensions induites.
