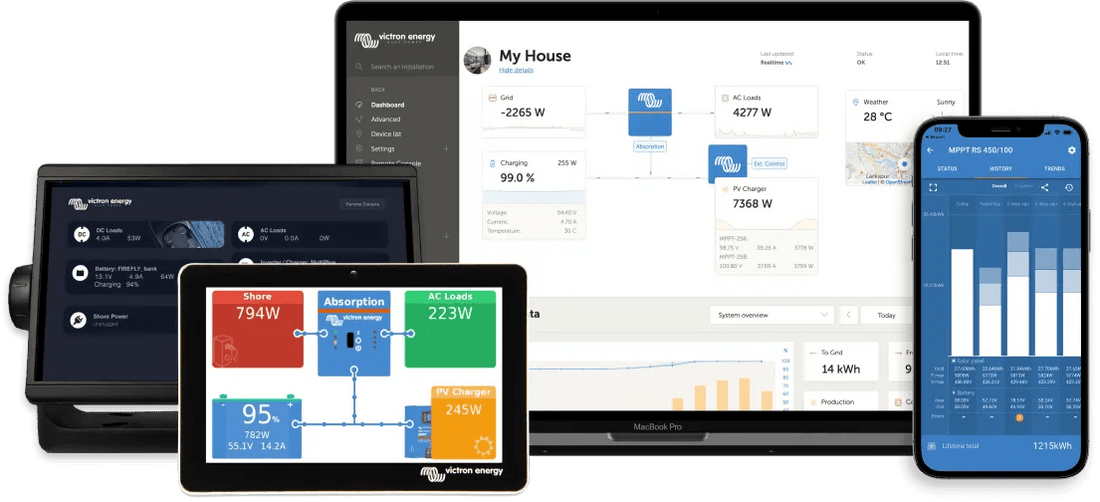

Monitoring : communiquer et connecter n'importe quel équipement avec les produits Victron Energy

Pour communiquer et connecter n'importe quel équipement avec les produits Victron Energy via le CANbus, vous pouvez utiliser les protocoles VE.Can ou NMEA 2000. Voici une explication simplifiée de la manière de procéder :

1. Comprendre les Protocoles :

   • Can : Il s'agit de la version de Victron du protocole CANbus, compatible avec de nombreux appareils de la marque, notamment ceux qui nécessitent de communiquer des informations détaillées comme l'état de charge, les niveaux de puissance, etc.

   • NMEA 2000 : C'est un standard plus largement utilisé dans les applications marines, qui peut également être utilisé avec les équipements Victron. Il permet à des dispositifs de différents fabricants de communiquer sur un seul réseau.

2. Choisir l'Interface Appropriée :

   • Pour les connexions VE.Can et NMEA 2000, les dispositifs Victron utilisent des connecteurs RJ-45 pour VE.Can et des connecteurs Micro-C pour NMEA 2000.

3. Configuration du Réseau :

   • Connexion Physique : Connectez votre produit Victron au réseau CANbus en utilisant les câbles et connecteurs appropriés. Assurez-vous de mettre en place la topologie du réseau comme un câble de dérivation (pour NMEA 2000) ou en chaîne (pour VE.Can).

   • Alimentation du Réseau : Certains dispositifs Victron alimentent eux-mêmes le CANbus ; d'autres nécessitent une source d'alimentation externe. Assurez-vous que votre réseau CANbus est correctement alimenté selon les exigences spécifiées dans la documentation Victron.

   • Terminaison du CANbus : Terminez correctement le réseau CANbus avec des résistances de 120 ohms aux deux extrémités pour assurer une communication fiable.

4. Configurer Vos Dispositifs :

   • Configurez chaque dispositif sur le réseau CANbus avec une adresse ou une instance unique, si nécessaire, pour éviter les conflits. Cela peut généralement être configuré via les paramètres de l'appareil ou une interface de gestion connectée comme le Victron Color Control GX ou d'autres contrôleurs de système.

5. Intégration aux Systèmes :

   • Vous pouvez intégrer des dispositifs Victron dans un système plus large en utilisant les protocoles VE.Direct ou Modbus-TCP pour un contrôle ou une surveillance plus détaillés.

   • Le Victron Color Control GX peut agir comme une passerelle pour ces communications, vous permettant de connecter divers produits Victron et de les gérer depuis un point central.

6. Logiciels et Outils :

   • Utilisez les outils et ressources logicielles de Victron comme l'application VictronConnect ou l'appareil Cerbo Ekrano ou Venus GX pour configurer et surveiller vos dispositifs.

   • Pour des intégrations avancées, référez-vous à la documentation exhaustive de Victron sur leurs protocoles, disponible sur leur site web et via les canaux de support technique.

En suivant ces étapes et en utilisant le matériel et les réglages recommandés par Victron, vous pouvez communiquer et connecter efficacement tout équipement compatible avec les produits Victron Energy via un réseau CANbus.

C’est quoi le CANbus (Controller Area Network bus) ?

C’est un protocole de communication robuste et efficace largement utilisé dans les systèmes automatisés, en particulier dans l'industrie automobile et les applications industrielles pour permettre la communication entre divers dispositifs sans hôte central. Voici une explication simplifiée de son fonctionnement :

Fonctionnement de base

1. Réseau multipoint : Le CANbus est un système de réseau multipoint qui permet à plusieurs microcontrôleurs (nœuds) de communiquer entre eux sans nécessiter un ordinateur hôte central. Chaque nœud peut envoyer et recevoir des messages, agissant ainsi comme un émetteur et un récepteur.

2. Ligne de transmission : Il utilise une paire de fils (CAN high et CAN low) pour transmettre les signaux. Ces fils sont torsadés pour réduire les interférences électromagnétiques et permettre une communication fiable sur de longues distances et dans des environnements électriquement bruyants.

3. Signaux différentiels : Le CANbus utilise des signaux différentiels, ce qui signifie qu'il envoie deux signaux de tension inversés sur deux lignes. Le dispositif récepteur interprète les signaux en comparant la différence entre les deux tensions, ce qui rend le système moins sensible aux interférences.

Communication

1. Messages : La communication se fait via des messages qui ne sont pas adressés à un dispositif spécifique mais plutôt étiquetés avec un identifiant qui indique le contenu du message. Cela signifie que tous les nœuds sur le réseau lisent le message, mais seuls ceux qui sont programmés pour reconnaître cet identifiant particulier agiront sur lui.

2. Arbitrage : Si deux dispositifs tentent de transmettre en même temps, le système CAN utilise un processus d'arbitrage non destructif basé sur la priorité de l'identifiant du message. Le dispositif avec l'identifiant le plus bas (c'est-à-dire la priorité la plus élevée) gagne le droit de continuer sa transmission, tandis que les autres attendent.

3. Détection d'erreur : Le CANbus comprend plusieurs mécanismes de vérification des erreurs, y compris les vérifications de parité, les vérifications de format de trame et les sommations de contrôle pour assurer l'intégrité des données transmises.

Avantages

• Fiabilité : Grâce à sa robustesse et à ses mécanismes de gestion des erreurs, le CANbus est particulièrement fiable dans les environnements où les interférences électriques ou les risques de collision de données sont élevés.

• Flexibilité : Il peut connecter des centaines de nœuds, facilitant la gestion et la réduction des câblages complexes dans les systèmes automatisés.

• Efficacité : Le processus d'arbitrage garantit qu'il n'y a pas de collision de données sur le réseau, ce qui augmente l'efficacité de la communication.

Applications

Le CANbus est principalement utilisé dans les véhicules pour connecter divers contrôleurs électroniques, tels que le contrôleur de moteur, le système de freinage anti-blocage (ABS), les airbags, etc. Il est également utilisé dans d'autres applications industrielles, comme l'automatisation de machines et le contrôle de processus dans les usines.

En résumé, le CANbus est un système de communication clé pour les réseaux de dispositifs où la fiabilité et la résistance aux interférences sont essentielles. Sa conception permet une communication efficace et sécurisée, minimisant le risque d'erreur tout en facilitant la gestion de réseaux complexes.

Pour comprendre plus en détail comment fonctionne le CANbus (Controller Area Network bus), il est utile de se pencher sur sa structure, son processus de communication et ses mécanismes de gestion des erreurs.

Structure de Base

Le CANbus utilise une architecture de bus série qui permet à plusieurs microcontrôleurs (nœuds) de communiquer entre eux sur un seul canal sans ordinateur hôte central. Chaque nœud peut initier une communication, et les messages ne sont pas envoyés à une adresse spécifique mais plutôt selon un identifiant de message qui indique la nature des données envoyées.

Câblage et Topologie Physique

Le réseau CAN est typiquement constitué de deux fils, CAN High et CAN Low. Ces deux fils portent les signaux électriques qui sont interprétés différemment selon leur potentiel de tension relative. En état de repos, ou lorsque le bus est libre, les deux lignes sont à un niveau logique dominant (recessive state), c'est-à-dire à une tension égale ou proche. Lorsqu'un nœud transmet un signal, il crée une différence de tension entre ces deux lignes, ce qui est connu sous le nom d'état dominant.

Communication et Format de Trame

Trame de Données

Le CANbus utilise des trames pour communiquer sur le réseau. Une trame CAN typique comprend plusieurs parties :

• Start of frame: Un seul bit marquant le début de la trame.

• Arbitration field: Contient l'identifiant du message (ID), qui détermine la priorité du message. Plus l'ID est bas, plus la priorité est élevée.

• Control field: Indique la taille du message.

• Data field: Contient les données à transmettre, pouvant aller jusqu'à 8 octets.

• CRC field: Un champ de contrôle d'erreur pour vérifier l'intégrité des données transmises.

• ACK field: Champ d'acquittement où les récepteurs peuvent signaler la réception correcte de la trame.

• End of frame: Marque la fin de la trame.

Arbitrage

Le CAN utilise un arbitrage basé sur la valeur de l'ID pour gérer l'accès au bus. Lorsque deux dispositifs commencent à transmettre en même temps, celui avec l'ID le plus bas continue à transmettre, tandis que l'autre cesse, permettant ainsi une gestion sans collision.

Gestion des Erreurs

Le CANbus dispose de plusieurs mécanismes pour détecter et gérer les erreurs :

• Vérification de CRC (Cyclic Redundancy Check): Chaque trame inclut un checksum CRC qui est vérifié par le récepteur.

• Détection des erreurs de format: Si un nœud détecte une anomalie dans le format de la trame (par exemple, un nombre incorrect de bits de fin de trame), il peut signaler une erreur.

• Erreur d'acquittement: Si aucun nœud ne reconnaît avoir reçu une trame valide, cela est également traité comme une erreur.

Redondance et Fiabilité

Pour augmenter la fiabilité, les systèmes CAN peuvent être mis en place avec des mécanismes de redondance, tels que des bus redondants où les messages sont envoyés sur deux canaux parallèles pour prévenir les défaillances.

Conclusion

Le CANbus est donc un réseau très robuste et fiable utilisé dans des applications où la sécurité et l'intégrité des données sont cruciales. Sa capacité à gérer efficacement les collisions sans perdre de données grâce à l'arbitrage basé sur l'ID et ses mécanismes de contrôle d'erreur sophistiqués le rendent indispensable dans les systèmes automatisés modernes, en particulier dans l'industrie automobile.

Donc :

Lorsque vous connectez un système de gestion de batterie (BMS) lithium à une installation Victron Energy, notamment via les interfaces de communication comme VE.Can ou VE.Direct, un paramètre important à considérer est le baud rate (taux de baud), aussi appelé baudrate. Ce paramètre détermine la vitesse à laquelle les données sont transmises entre le BMS et les équipements Victron.

Qu'est-ce que le Baud Rate?

Le baud rate est une mesure de la vitesse de transmission de l'information et s'exprime en bauds (symboles par seconde). Chaque symbole peut représenter plusieurs bits de données. Une communication efficace entre le BMS et les dispositifs Victron dépend de la cohérence des taux de baud définis sur chaque appareil connecté au réseau.

Configuration du Baud Rate

Pour configurer le baud rate lors de la connexion d’un BMS à un système Victron via CANbus (VE.Can) ou communication série (VE.Direct), suivez ces étapes :

1. Vérification de la Compatibilité:

   • Assurez-vous que le baud rate supporté par le BMS est compatible avec celui des dispositifs Victron. Par exemple, le standard pour VE.Can est souvent de 250 kbps (kilo-bits par seconde), mais il est crucial de vérifier les spécifications techniques de tous les appareils impliqués.

2. Réglage du BMS et des Équipements Victron:

   • Accédez aux paramètres de configuration du BMS et des équipements Victron pour régler le baud rate. Cela se fait généralement via une interface logicielle, comme VictronConnect ou un panneau de configuration sur l'appareil.

   • Assurez-vous que tous les appareils sur le réseau CANbus partagent le même baud rate pour éviter les erreurs de communication.

3. Test de Communication:

   • Après avoir configuré le baud rate, effectuez des tests pour vérifier que le BMS et les équipements Victron peuvent communiquer sans erreurs. Observez si des données incorrectes ou des perturbations de communication se produisent, ce qui peut indiquer un problème de synchronisation des baud rates.

Importance du Baud Rate dans les Installations de Batteries Lithium

Le choix du baud rate approprié est crucial pour garantir une communication rapide et fiable entre le BMS et les dispositifs Victron, ce qui est essentiel pour la gestion efficace de l'énergie et la protection des batteries. Un baud rate incorrect peut entraîner des retards ou des erreurs dans la transmission des données critiques, comme l'état de charge de la batterie, les alertes de tension basse, ou autres paramètres de gestion de la charge.

En somme, le baud rate est un aspect fondamental de la configuration de votre système BMS dans une installation Victron Energy. Il assure que les instructions et les données vitales sont transmises efficacement et sans erreur, contribuant ainsi à la longévité et à la sécurité de votre système de batteries lithium.
