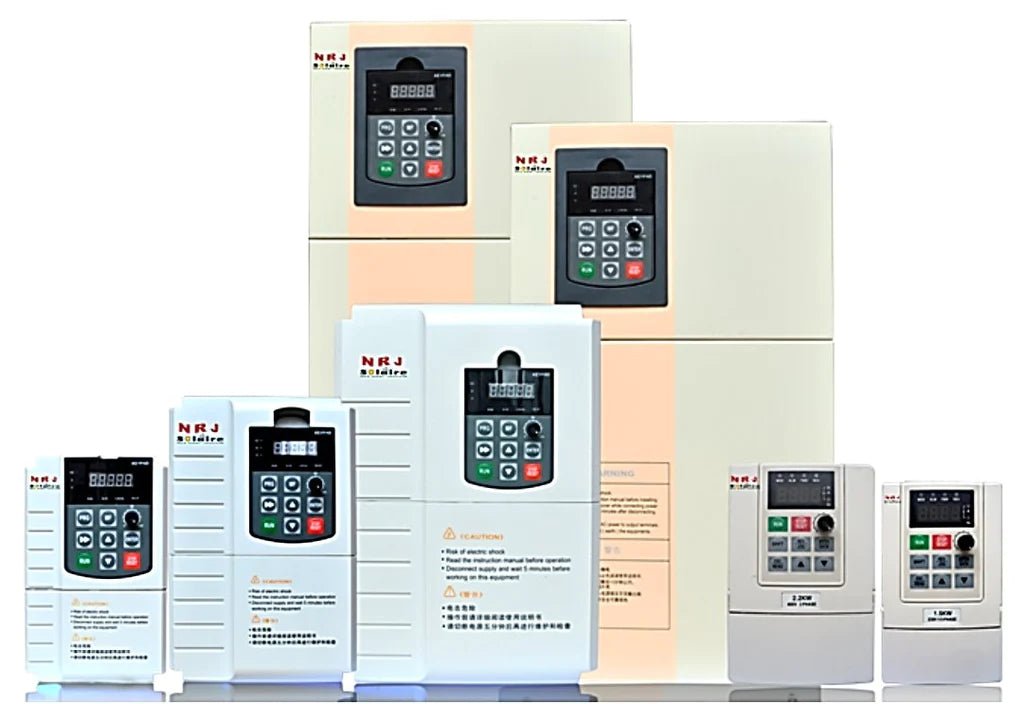

Un variateur de vitesse, également appelé variateur de fréquence ou variateur électronique, est un dispositif électronique utilisé pour réguler la vitesse de rotation d'un moteur électrique. Il est largement utilisé dans de nombreuses applications industrielles et domestiques pour contrôler précisément la vitesse des moteurs.
Voici comment fonctionne généralement un variateur de vitesse :
Conversion de l'alimentation électrique : Le variateur de vitesse reçoit l'alimentation électrique alternative (AC) de la source d'alimentation principale. Il utilise un redresseur pour convertir l'AC en courant continu (DC). Cela permet de fournir une alimentation continue au système.
Conversion de la fréquence : Le courant continu est ensuite converti en courant alternatif à une fréquence variable. Cela se fait en utilisant un onduleur à modulation de largeur d'impulsion (PWM). L'onduleur génère une série de signaux électriques pulsés à différentes fréquences pour contrôler la vitesse du moteur.
Contrôle de la tension : Le variateur de vitesse régule également la tension fournie au moteur. Il ajuste la tension de sortie de l'onduleur en fonction de la vitesse souhaitée. Cela permet de contrôler précisément la vitesse de rotation du moteur.
Contrôle de la fréquence : En plus de la tension, le variateur de vitesse contrôle également la fréquence du courant alternatif. En augmentant ou en diminuant la fréquence du courant, le variateur peut modifier la vitesse du moteur.
Rétroaction et régulation : Les variateurs de vitesse modernes sont équipés de dispositifs de rétroaction tels que des capteurs de vitesse ou des encodeurs pour mesurer la vitesse de rotation du moteur en temps réel. Ces informations sont utilisées pour ajuster en permanence la fréquence et la tension du courant pour maintenir la vitesse souhaitée.
Avantages des variateurs de vitesse :
Contrôle précis de la vitesse : Les variateurs de vitesse permettent un contrôle précis de la vitesse du moteur, ce qui est essentiel dans de nombreuses applications industrielles où des vitesses variables sont nécessaires.
Économie d'énergie : En contrôlant la vitesse du moteur en fonction des besoins réels, les variateurs de vitesse permettent de réduire la consommation d'énergie, ce qui peut entraîner des économies importantes.
Réduction de l'usure et de l'entretien : En évitant les démarrages et les arrêts brusques, les variateurs de vitesse réduisent l'usure et prolongent la durée de vie des moteurs et des équipements.
Souplesse d'utilisation : Les variateurs de vitesse offrent une grande souplesse en permettant des vitesses variables et des changements de direction du moteur.
Amélioration du confort : Dans les applications domestiques, les variateurs de vitesse peuvent être utilisés pour réguler la vitesse des ventilateurs, des pompes et d'autres appareils, offrant ainsi un confort accru.
En résumé, un variateur de vitesse permet de contrôler la vitesse d'un moteur électrique en ajustant la fréquence et la tension du courant. Il offre un contrôle précis de la vitesse, des économies d'énergie, une réduction de l'usure et une souplesse d'utilisation dans de nombreuses applications.
Le variateur de vitesse, également connu sous le nom de variateur de fréquence, est un dispositif électrique utilisé pour réguler la vitesse de rotation d'un moteur électrique. Il utilise des principes électriques et mathématiques pour contrôler avec précision la fréquence et la tension du courant afin d'ajuster la vitesse du moteur selon les besoins.
Pour comprendre plus en détail le fonctionnement du variateur de vitesse, examinons certains concepts et formules mathématiques qui entrent en jeu :
Conversion de l'alimentation électrique : Le variateur de vitesse utilise un redresseur pour convertir l'alimentation électrique alternative (AC) en courant continu (DC). Le redresseur utilise des diodes pour rectifier le courant alternatif en courant continu. La formule mathématique utilisée pour représenter cette conversion est la suivante :
V_DC = V_AC * √2 - V_diode
où V_DC représente la tension en courant continu, V_AC est la tension en courant alternatif, et V_diode est la tension de seuil de la diode.
Conversion de la fréquence : L'onduleur à modulation de largeur d'impulsion (PWM) est utilisé pour convertir le courant continu en courant alternatif à une fréquence variable. L'onduleur génère des signaux électriques pulsés à différentes fréquences pour contrôler la vitesse du moteur. La formule mathématique utilisée pour représenter cette conversion est la suivante :
f_out = f_in * (N / M)
où f_out est la fréquence de sortie du courant alternatif, f_in est la fréquence de l'alimentation électrique, N est le nombre de cycles du signal PWM et M est le nombre total de cycles.
Contrôle de la tension : Le variateur de vitesse régule également la tension fournie au moteur. Il ajuste la tension de sortie de l'onduleur en fonction de la vitesse souhaitée. La formule mathématique utilisée pour représenter cette régulation est la suivante :
V_out = V_in * (N / M)
où V_out est la tension de sortie du variateur, V_in est la tension d'alimentation, N est le nombre de cycles du signal PWM et M est le nombre total de cycles.
Contrôle de la vitesse : Le variateur de vitesse utilise des boucles de rétroaction pour mesurer la vitesse de rotation du moteur en temps réel à l'aide de capteurs de vitesse ou d'encodeurs. Les informations de rétroaction sont utilisées pour ajuster en permanence la fréquence et la tension du courant afin de maintenir la vitesse souhaitée. Différents algorithmes de contrôle, tels que le contrôle proportionnel-intégral-dérivé (PID), peuvent être utilisés pour assurer une régulation précise.
En utilisant ces principes et formules mathématiques, le variateur de vitesse permet de contrôler avec précision la vitesse du moteur électrique. Cela offre de nombreux avantages, tels qu'une meilleure efficacité énergétique, une réduction de l'usure des composants et une flexibilité d'utilisation.
Il convient de noter que les calculs et les formules peuvent varier en fonction du type de variateur de vitesse et de la configuration spécifique du système. Les fabricants de variateurs de vitesse fournissent généralement des documentations techniques détaillées et des manuels d'utilisation pour aider à comprendre les spécificités du fonctionnement de leur équipement.
En conclusion, le variateur de vitesse est un dispositif essentiel dans de nombreuses applications industrielles où la régulation précise de la vitesse du moteur est requise. En utilisant des principes électriques et mathématiques, il permet de contrôler la fréquence et la tension du courant pour ajuster la vitesse du moteur selon les besoins.
