Sécuriser votre Salle Informatique : Prévention des Pannes de Courant et Solutions de Sauvegarde

Sécuriser votre Salle Informatique : Prévention des Pannes de Courant et Solutions de Sauvegarde



Alors que nous nous dirigeons vers un été avec des risques de perturbations de courant, de nombreuses organisations examinent la façon dont elles assureront le fonctionnement de leurs salles informatiques et de leurs équipements informatiques en cas de panne de courant et comment les arrêter en toute sécurité s'il y a une planification de la capacité contrôlée sur les réseaux électriques du Senegal.



Qu'est-ce qu'une Panne de Courant ?

Les responsables des salles informatiques et des systèmes informatiques recherchent les meilleures alimentations sans coupure (UPS) à bon rapport qualité-prix à installer et la façon de les organiser pour faire face aux pannes de courant, qu'elles soient imprévues ou planifiées.



Une panne de courant peut être une interruption de courte durée (plusieurs millisecondes) ou une coupure plus longue de l'alimentation électrique d'un bâtiment ou d'une partie d'un bâtiment. La durée dépend de la cause de la panne de courant. Les interruptions momentanées de l'alimentation électrique peuvent être causées par des services publics commutant les sous-stations sur les réseaux électriques pour répondre à une demande de capacité élevée, des coupures de charge, des éclairs à proximité, des fenêtres de haute tension, des vagues de chaleur ou des températures extrêmes de gel, des transitoires sur les lignes électriques aériennes ou des interférences de tempête électrique. L'effet le plus visible est le scintillement des lumières électriques. Les pannes de courant de plus longue durée, de plusieurs minutes voire plusieurs heures, sont dues à une rupture plus grave du circuit électrique et peuvent être causées par une défaillance du transformateur d'une sous-station, la mise hors ligne des centrales électriques, une violation de la cybersécurité ou même une rupture des câbles d'alimentation électrique locaux causée par des travaux d'excavation.



L'enquête de l'Uptime Institute de 2021 montre que, dans un environnement de centre de données, 43 % des pannes sont liées à l'alimentation électrique. Dans une salle informatique, ce pourcentage est probablement plus élevé. Les centres de données ont tendance à avoir plusieurs chemins d'alimentation redondants critiques, y compris des groupes électrogènes de secours. On les trouve moins souvent dans une installation de salle informatique de budget inférieur.



Plus d'informations :

https://datacenterfrontier.com/uptime-longer-data-center-outages-are-becoming-more-common/

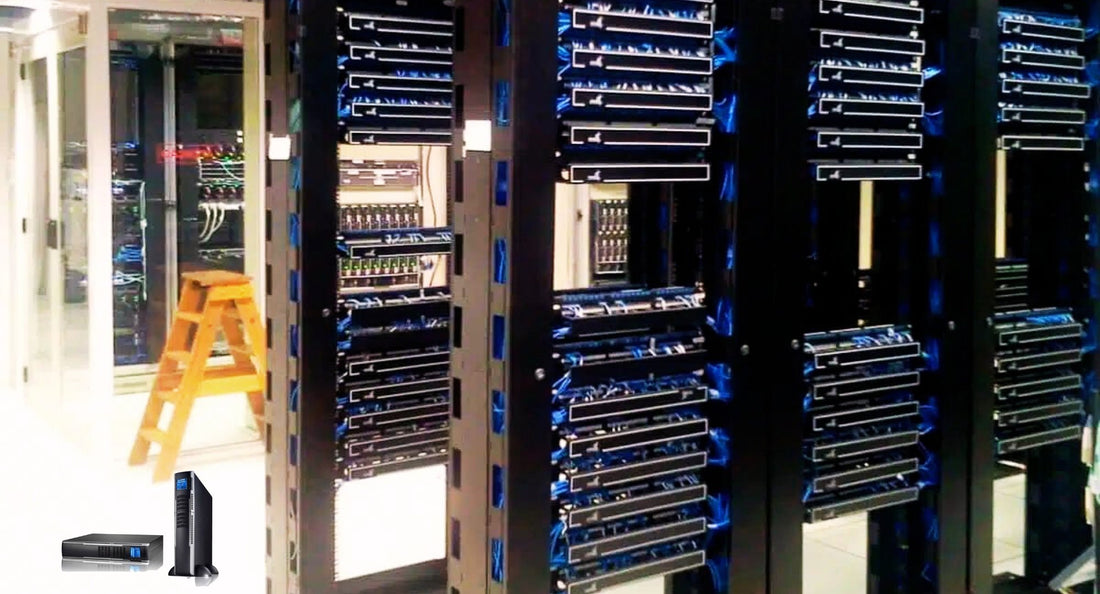

Équipements Typiques d'une Salle Informatique

La plupart des organisations, qu'elles soient publiques ou privées, disposent d'une salle ou d'un espace séparé qui sert de centre névralgique à leurs opérations informatiques. C'est la salle ou le placard informatique où leur serveur de fichiers et les dispositifs de réseau associés, les ponts et les routeurs, sont installés, soit sur pied ou étagère, soit dans une armoire serveur 19 pouces appropriée.



Liste des Alimentations de Secours pour les Systèmes Informatiques

La première étape consiste à identifier précisément les équipements qui sont essentiels au fonctionnement du réseau informatique. La plupart des organisations ont environ 2 à 3 éléments qui nécessitent une alimentation sans coupure. Il est important d'identifier chaque élément qui nécessite une alimentation de secours et de les répertorier dans un tableau, en indiquant la marque, le numéro de modèle, leurs besoins en alimentation et les connexions des prises.



Connexions des Prises et des Sorties

Vous vous demandez peut-être pourquoi cela est important. La plupart des systèmes d'alimentation sans coupure utilisent une prise de sortie de type IEC. Celle-ci est souvent appelée une prise de type « bouilloire ». La prise de sortie IEC la plus utilisée est une prise IEC C13. Une prise IEC C13 nécessite une fiche correspondante de type IEC C14 et a une puissance maximale de 10 ampères (10A).



Certains de vos équipements de salle informatique auront besoin d'une prise standard britannique de type BS1363 de 13A. Il existe des onduleurs de bureau qui ont de telles prises, mais comme les prises de type IEC sont les sorties principales, que pouvez-vous faire ?

La réponse est d'utiliser une petite rallonge qui offre une prise de 13A mais se connecte à l'onduleur à l'aide d'une fiche de type IEC C14. Il convient également de faire attention à la charge totale sur cette rallonge, qui ne doit pas dépasser 10A.



Avec une liste complète des équipements nécessitant une alimentation de secours et en connaissant les connexions de sortie requises, la prochaine étape consiste à calculer les besoins en alimentation.



Calcul des Besoins en Alimentation

Les alimentations sans coupure sont dimensionnées en ce qu'on appelle les VA ou les kVA. Les VA mesurent la tension requise multipliée par les ampères consommés. Au SENEGAL, la tension d'alimentation en courant alternatif monophasé à laquelle nous branchons les appareils informatiques est de 230V CA. Pour les charges triphasées, il s'agit de 400V CA, mais pour les petites salles informatiques et serveurs, il est rare de trouver une alimentation triphasée de 400V CA.



Dans le tableau, indiquez 230V CA dans une colonne pour les besoins en alimentation. Ajoutez ensuite une colonne pour les ampères. C'est le prochain facteur nécessaire pour calculer les VA ou les kVA. Les ampères mesurent le courant nécessaire au fonctionnement de la charge. Cette valeur peut être prise à partir d'une plaque arrière, du manuel d'utilisation ou des spécifications de la fiche technique. Bien que cela soit une valeur pessimiste, elle ne devrait pas surestimer les besoins totaux en charge pour le dimensionnement des petits systèmes d'alimentation sans coupure. Si cela vous inquiète, le courant de charge réel peut être mesuré lors d'une enquête sur l'alimentation, ou vous pouvez simplement réduire de 20 à 30 %.



En ajoutant une autre colonne (et une formule VAxAmps) au tableau, vous obtiendrez les besoins totaux en VA. Cela peut être utilisé pour calculer la taille requise d'un onduleur. Il est important de prendre en compte les besoins futurs, c'est-à-dire si vous ajouterez plus d'équipements ultérieurement et ce que vous devriez prendre en compte dans le calcul de la charge, disons 25 % ? Pour les petites installations d'onduleurs, si vous ne trouvez pas l'intensité de vos appareils informatiques mais avez une valeur en watts, utilisez celle-ci à la place du VA calculé.



Facteur de Forme Physique de l'Onduleur

La prochaine étape consiste à déterminer le type physique d'onduleur requis. Pour les onduleurs monophasés, il existe trois types :



Onduleur de Bureau : conçu pour être placé sur un bureau ou une étagère, c'est un modèle compact. Il peut également être posé sur le dessus d'un serveur en format tour.

Onduleur Tour : un onduleur tour est conçu pour être posé sur un bureau ou debout au sol. Cela le rend idéal pour une installation à côté d'un serveur debout.

Onduleur Monté en Rack : conçu pour être installé dans une armoire serveur de 19 pouces, ce type d'onduleur a du sens là où le serveur informatique est installé dans une baie. Certains onduleurs peuvent être appelés « doubles » ou « combo », ce qui signifie qu'ils peuvent être installés comme des systèmes de sol en tour ou en rack de 19 pouces.

Temps de Sauvegarde et Délestage de Charge

Combien de temps l'onduleur doit-il fonctionner sur batterie ? La norme la plus acceptée est de 5 à 10 minutes. Cela permet de faire face aux pertes de courant momentanées et de permettre l'arrêt ordonné de certains systèmes, automatiquement. Une autonomie de 25 à 30 minutes offre plus de temps de fonctionnement et peut nécessiter soit une surestimation de la puissance de l'onduleur pour alimenter une charge plus faible, soit l'installation d'un pack d'extension de batterie supplémentaire aux côtés de l'onduleur. Des durées de fonctionnement plus longues allant jusqu'à plusieurs heures sont également possibles en utilisant des packs d'extension de batterie.



Le délestage de charge peut être une fonctionnalité des onduleurs plus petits. Les prises de sortie de l'onduleur sont réparties en deux groupes. Les deux groupes sont alimentés par une alimentation stabilisée lorsque l'alimentation secteur est présente. En cas de panne de courant, seul le groupe de sauvegarde est alimenté. Les charges non essentielles du groupe de délestage de charge sont abandonnées.



Connectivité et Surveillance de l'Onduleur

Souhaitez-vous surveiller votre système d'onduleur ? Un onduleur dispose d'alarmes sonores et visuelles et d'options de communication. Pour les systèmes moins coûteux, des ports de communication sont intégrés à l'onduleur, notamment USB et/ou des interfaces D9 RS232. Les systèmes plus coûteux incluront ceux-ci et proposeront des cartes enfichables pour la surveillance IP SNMP, des contacts secs et des interfaces MODBUS, par exemple.



Logiciel de Surveillance de l'Onduleur

Les dernières générations d'Onduleur proposent une surveillance IoT via une application mobile et un logiciel de surveillance de l'onduleur à installer sur un PC local ou un serveur. Le logiciel de l'onduleur peut être commandé par l'onduleur pour déclencher automatiquement une fermeture ordonnée du système à une heure prédéfinie lorsqu'il fonctionne sur batterie ou lorsque l'onduleur approche d'une alarme de capacité de décharge faible. Il est important de savoir combien de temps votre système informatique nécessite pour effectuer une fermeture ordonnée des fichiers et du système, et d'intégrer cela dans vos calculs de temps de sauvegarde.



Types d'Onduleurs et Principes de Conception

L'une des questions les plus confuses pour les utilisateurs d'onduleurs pour les petits systèmes informatiques est de savoir s'ils doivent installer l'un des trois types de conception d'onduleurs. Sans entrer dans les détails techniques, la liste ci-dessous donne un aperçu très général.



Standby/Hors Ligne : fournit une simple filtration lorsque l'alimentation secteur est présente et une alimentation de secours de base en cas de panne de courant. La forme d'onde de sortie de l'onduleur est une onde carrée ou en escalier, avec laquelle la plupart des alimentations à découpage (SMPS) peuvent fonctionner, et le temps de commutation est de 4 ms ou plus. Pas idéal pour les équipements informatiques sensibles.

Line Interactive : le plus couramment installé dans les petites salles informatiques et serveurs. L'onduleur dispose d'un régulateur de tension automatique (AVR) intégré pour faire face aux baisses de tension et d'un circuit de filtrage et de suppression des surtensions pour les interférences portées par le réseau électrique. La qualité de la sortie est donc suffisamment bonne pour les alimentations à découpage robustes (SMPS) installées dans les ordinateurs modernes, les serveurs informatiques et les dispositifs réseau. Lorsque l'alimentation secteur tombe en panne, l'onduleur prend le relais et fournit l'alimentation de secours. L'alimentation des SMPS est presque continue, même avec une légère baisse lorsque l'onduleur est mis en circuit ou hors circuit. La capacité électrique des SMPS et de l'onduleur lui-même contribue à couvrir la période de commutation typique de 2 à 4 ms. Lorsqu'il est alimenté par batterie, l'onde de sortie peut être une onde sinusoïdale ou une pseudo-sinusoïdale. Plus l'onde se rapproche d'une sinusoïde, moins le stress/la charge sur le SMPS est important.

Double Conversion en Ligne : ce type d'onduleur offre les plus hauts niveaux d'alimentation ininterrompue, car la puissance de sortie est générée par l'onduleur qui fonctionne en permanence pour fournir une sortie régulée et conditionnée. L'onduleur dispose d'une dérivation automatique, ainsi si l'onduleur est surchargé ou s'il y a un problème avec celui-ci, la charge connectée est automatiquement transférée à l'alimentation secteur entrante, sans perte d'alimentation pour la charge. Un exemple typique est un onduleur X9  de 1 -40kva.

Pour plus d'informations, consultez notre Guide des technologies d'onduleurs, qui répertorie également une grande variété d'alimentations sans coupure adaptées aux salles informatiques.



Contournement de Maintenance de l'Onduleur

Est-ce nécessaire ? Eh bien, il y a deux écoles de pensée à ce sujet. Pour les installations d'onduleurs plus importantes, un contournement de maintenance a du sens. S'il est nécessaire de remplacer l'onduleur ou de l'isoler pour un entretien, et que vous ne souhaitez pas interrompre vos opérations informatiques, installez un interrupteur de contournement de maintenance de l'onduleur. Celui-ci peut être monté en rack de 19 pouces (jusqu'à 6 kVA) ou fixé au mur et, pour les modèles de 3 kVA et moins, peut utiliser des connexions enfichables de type IEC. D'un autre côté, un contournement de maintenance de l'onduleur augmente le coût de l'installation de l'onduleur et il est rare d'en trouver un dans les petites applications d'onduleurs. Si vous devez remplacer les batteries de l'onduleur ou le remplacer, pouvez-vous vous permettre une période d'indisponibilité ? C'est la question à poser.



Budget et Garantie

Combien souhaitez-vous dépenser ? Une fois que vous avez pris en compte les éléments susmentionnés, vous devez envisager un bon rapport qualité-prix. La garantie est un bon point de comparaison à prendre en compte par rapport au prix. Un système d'onduleur de qualité supérieure devrait avoir une garantie minimale de 24 mois (2 ans), y compris la batterie. Des garanties de 3 et 5 ans peuvent également être disponibles, avec ou sans la batterie. La raison en est que la plupart des onduleurs pour les petites applications (jusqu'à 3 kVA) utilisent des batteries d'une durée de vie de 5 ans, qui nécessiteront généralement un remplacement entre les années 3 et 4. La plupart des utilisateurs choisiront que le fournisseur de l'onduleur remplace leur jeu de batteries à ce moment-là, ou chercheront un onduleur avec des batteries remplaçables par l'utilisateur.



Résumé

Chez NRJSOLAIRE, nous fournissons une gamme d'alimentations sans coupure, avec des garanties étendues et des contrats de maintenance sur site pour les onduleurs. Nous avons des marques préférées, notamment X9, tout en proposant une large gamme de solutions d'autres fabricants d'onduleurs de premier plan, tels que APC, Eaton,Must  et Vertiv, afin de garantir que nous pouvons fournir le bon onduleur pour salle informatique pour protéger votre installation informatique contre les pannes de courant.
