La manière dont un groupe de batteries est câblé dans le système, est importante. Lors du câblage d’un banc de batteries, une erreur est vite survenue. L’une des erreurs les plus courantes consiste à connecter toutes les batteries en parallèle avant de connecter un côté du banc de batteries parallèles à l’installation électrique. Cette configuration est représentée ci-dessous.
Que se passe-t-il quand une charge est connectée ?
L’alimentation provenant de la batterie du dessous circule uniquement par les fils de connexion principaux. L’alimentation de la seconde batterie en partant du bas doit passer par la connexion principale et par les deux fils d’interconnexion vers la batterie suivante. L’alimentation de la batterie suivante doit passer par quatre jeux de fils d’interconnexion. L’alimentation de la batterie du dessus doit passer par six jeux de fils d’interconnexion. Chaque jeu de fils a sa propre résistance et ces résistances se cumulent. La batterie du dessus fournit beaucoup moins de courant que celle du dessous.
Que se passe-t-il lors du chargement du banc de batteries ?
La batterie du dessous est chargée avec une plus forte intensité que celle du dessus. La batterie du dessus est chargée avec une tension inférieure à celle du dessous. En conséquence, la batterie du dessous est davantage sollicitée, chargée et déchargée. La batterie du dessous sera usée prématurément.
Pourquoi faut-il tenir compte de la résistance des câbles lors du câblage de la banque de batteries ?
Souvenez- vous qu’un câble est une résistance. Plus le câble est long, plus la résistance est forte. De plus, les cosses des câbles et les connexions de la batterie ajoutent encore de la résistance.
À titre indicatif, la résistance totale pour un câble de 20 cm et 35 mm2 avec des cosses de câble est d’environ 1,5 mΩ. On pourrait penser qu’une résistance de 1,5 mΩ n’est pas importante, mais il faut savoir que la résistance interne d’une batterie est faible également. Par conséquent, cette résistance a une grande importance ! La résistance interne d’une batterie est généralement comprise entre 10 et 3 mΩ.
Si vous dessinez un schéma électrique, il ressemblera à ceci :
Le courant choisira toujours le chemin de moindre résistance. La majeure partie du courant passera donc par la batterie du dessous. Et seule une petite quantité de courant passera par la batterie du dessus.
Pour connecter correctement plusieurs batteries en parallèle, vous devez donc faire en sorte que le trajet total du courant entrant et sortant de chaque batterie soit de même longueur.
Il existe quatre manières d’y parvenir :
Connecter les batteries en diagonale.
Utiliser un pôle positif et un pôle négatif. Les longueurs de câble entre la borne et chacune des
batteries doivent être identiques.
Brancher à mi-chemin. S’assurer que tous les câbles ont la même épaisseur.
La batterie est au cœur de tout système Victron. Il peut s’agir d’une seule batterie ou de plusieurs batteries interconnectées. Donc c'est tres important de maitriser le cablage de batteries solaire
Les batteries sont interconnectées pour augmenter la tension de la batterie, sa capacité, ou les deux. Lorsque plusieurs batteries sont interconnectées, on parle de banc de batteries.
Les règles suivantes s’appliquent aux bancs de batteries :
Lorsque deux batteries sont connectées en série, la tension augmente.
Lorsque deux batteries sont connectées en parallèle, la capacité augmente.
Lorsque les batteries sont connectées en série/parallèle, la tension et la capacité augmentent.
Quelques exemples :
Banques de batteries nombreuses
Si vous avez besoin d’un grand nombre de batteries, nous vous déconseillons de constituer votre banque de batteries avec de nombreuses batteries au plomb 12 V en parallèle/série. Nous conseillons de connecter au maximum trois (ou quatre) chaînes en parallèle. Cette limitation est due au fait qu’avec des batteries trop nombreuses, il devient difficile de créer un banc de batteries équilibrée. Dans un grand banc de batteries en série/parallèle, un déséquilibre est créé par l’enchevêtrement de câbles et des légères différences de résistance interne des batteries.
Si vous avez besoin d’un grand nombre de batteries, vous pouvez utiliser des batteries au plomb de 2 V montées en série ou des batteries au lithium.
Batteries au plomb de 2 V
Les batteries OPzV ou OPzS de 2 V sont disponibles dans une grande variété de capacités. Il vous suffit de choisir la capacité souhaitée et de les connecter en série. Ces batteries sont fournies avec des raccordements prévus à cette fin
Batteries au lithium basiques
Avec équilibrage des cellules et système de gestion de batterie (BMS) interne ou externe.
Batteries au lithium smart
Avec équilibrage des cellules et système de gestion de batterie (BMS) interne ou externe.
Les batteries peuvent communiquer entre elles, mais aussi avec un appareil de surveillance. Dans le cas de Victron, cet appareil sera un périphérique GX.
Les batteries génèrent une valeur d’état de charge totale pour l’ensemble du banc de batteries et envoient cette valeur au périphérique GX.
Cliquez ici pour plus d’informations sur les marques compatibles avec Victron et leur configuration.
Nous savons maintenant comment maintenir la résistance dans un circuit afin d’éviter une chute de tension. Mais quels sont les effets négatifs d’une forte chute de tension dans un système ?
Voici une liste des effets négatifs d’une forte chute de tension :
Une certaine quantité d’énergie est perdue et le système est moins efficace. Les batteries se déchargent plus rapidement.
L’intensité du courant dans le système augmente. Une trop forte augmentation peut faire sauter les fusibles CC.
Une intensité élevée dans le système peut entraîner une surcharge prématurée du convertisseur.
En cas de chute de tension pendant la charge, les batteries seront sous-chargées.
Le convertisseur reçoit une tension de batterie trop basse. Des alarmes de basse tension peuvent se déclencher.
Les câbles de la batterie chauffent. L’échauffement peut faire fondre l’isolant du câblage ou endommager les gaines de câble ou les équipements raccordés. Dans des cas extrêmes,
l’échauffement du câble peut provoquer un incendie.
Tous les périphériques connectés au système ont une durée de vie raccourcie en raison de l’ondulation de courant continu.
Si vous n'avez pas acheté un système complet de votre fournisseur nrjsolaire, les formules suivantes vous seront utiles. Voici comment choisir les Panneaux du système de pompage solaire.
Sélection de panneaux solaires photovoltaïques (panneaux solaires)
Puissance des panneaux photovoltaïques (watts) = puissance nominale de la pompe (watts) x( 1. 3 ~ 1.6)
Tension du panneau solaire = tension nominale de la pompe (volt) x 1.5
Le contrôleur sera déjà assorti à la pompe par votre fournisseur nrjsolaire
Par exemple, une pompe de 300 watts A besoin d'un minimum de 390 watts de panneaux PV pour la conduire (300 w x 1.3 = 390 w)
Vous pouvez avoir besoin de combinaisons de panneaux, en particulier pour les pompes plus grandes. Pendant la connexion des panneaux solaires, vous devez cablerles panneaux solaires en série pour atteindre la tension nominale de la pompe, puis en parallèle pour atteindre le courant nominal de la pompe

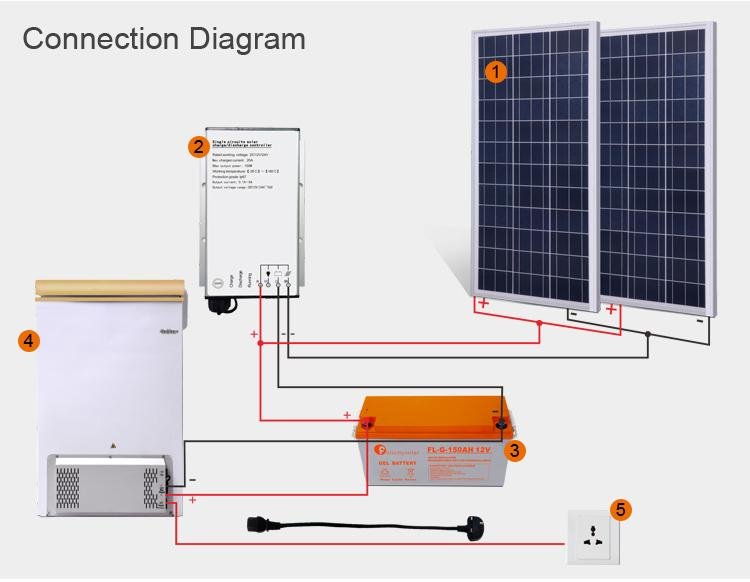

Panneaux en parallèle pour augmenterLe courant et la puissance en watts des panneaux
Panneaux en série pouraugmenterLa tension et la puissance en watts des panneaux
INSTALLATION
(1) fonction de la boîte de contrôleur de pompe solaire
Protection basse tension (elle est automatique)
Protection contre les surtensions (elle est automatique)
Une. protection contre les surintensités (c'est automatique)
Protection pour le bas niveau d'eau dans le puits (WC, capteurs WH)
Protection pour le niveau d'eau complet dans le réservoir (capteurs TC,TH)
Contrôle de la vitesse de fonctionnement du moteur (régulateur de vitesse)
Retard pour la fonction de travail de redémarrage (le régulateur de minuterie doit être réglé une période de temps de repos après que la pompe cesse de fonctionner à partir de la protection du bas niveau d'eau dans le puits)
Fonction MPPT. (Suivi du Point de puissance maximal)
(2) câblage du boîtier de commande
Avant de commencer à câbler le boîtier de commande, le commutateur doit être dans le Hors Position.
Fil la pompe, panneaux à la boîte de commande selon le schéma de câblage ci-dessous. La pompe et le contrôleur sont étiquetés avec «U», «V» et «W». Assurez-vous d'être connecté en conséquence et de ne pas se toucher.
Si vous ne savez pas comment choisir le modèle, veuillez répondre à la question ci-dessous, je choisirai pour vous.
1. Quelles sont vos exigences pour le débit de la pompe? Cela signifie combien d'eau de compteur cubmic vous avez besoin par heure.
2. Quelles sont vos exigences pour H1 =? H2 =? H3 =? H4 =?
Pompe solaire 6 Pouces 3000w gros débit ferme irrigation eau solaire forage et puits profond pompe livraison gratuite 2 ans de garantie NRJ6SPSC35/63-D216/3000
Attention:
Le prix indiqué comprenant: pompe + contrôleur MPPT + accessoires, Sans panneaux solaires; Si vous voulezle panneau solaire nécessaire, veuillez nous le faire savoir, nous avons du stock de panneau en Grade A

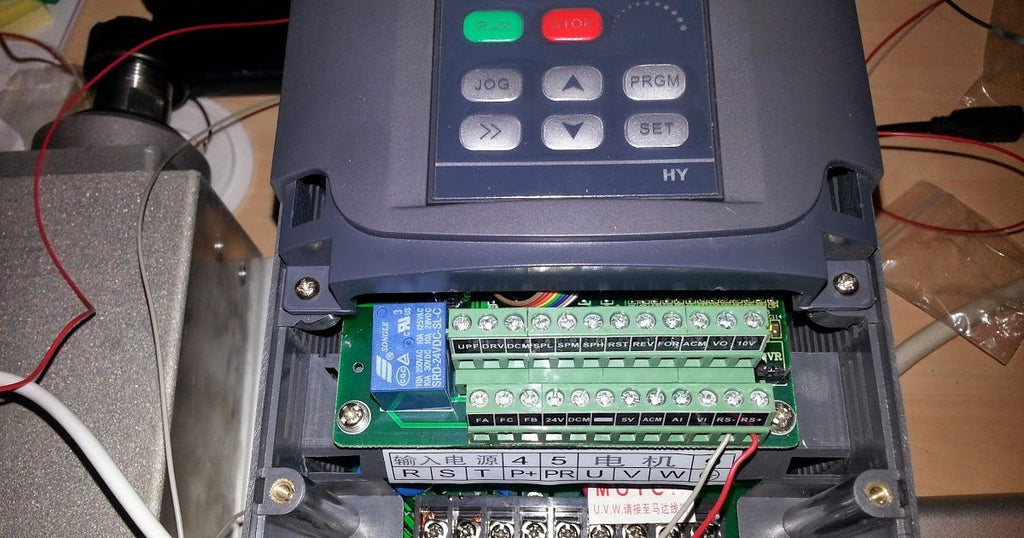

Pourquoi devrais-je utiliser Un variateur de fréquence pour la pompe solaire ?
1 - Réduire la consommation et le coût de l'énergie
Si vous avez une application qui n'a pas besoin de tourner à pleine vitesse, vous pouvez réduire les coûts énergétiques en contrôlant le moteur avec un variateur de fréquence, ce qui est l'un des avantages des variateurs de fréquence. Les VFD vous permettent d'adapter la vitesse de l'équipement motorisé à la charge requise. Aucune autre méthode de commande de moteur électrique à courant alternatif ne vous permet d'atteindre cet objectif.
De quoi est fait le module photovoltaïque ou panneau solaire ?
Un module solaire peut être constitué d'une seule cellule solaire, d'une série de cellules ou de plusieurs séries de cellules reliées entre elles et ensuite laminées. La stratification est cruciale pour isoler les cellules de l'interaction avec le monde extérieur et ses conditions, comme l'humidité, l'impact mécanique, le milieu gazeux environnant, l'exposition élevée aux UV. La cellule solaire étant une œuvre d'art très fragile, elle a besoin d'être renforcée et isolée de l'atmosphère pour être efficace et durable.
Les couches les plus courantes de modules PV le sont :
Verre protectrice transparente
Antireflet
Grille métallique
Cellules cristallines
Feuille métallique
Les modules solaires peuvent être avec ou sans cadre, mais on trouve généralement sur le marché des modules solaires avec cadre, parce que le module solaire avec cadre a besoin de caractéristiques d'étanchéité. Comme pour les modules solaires sans cadre, les modules de technologie verre/verre sont généralement sans cadre, tandis que les modules solaires d'autres technologies peuvent être sans cadre pour des raisons d'intégration (bien que la solution pour fabriquer un tel module sans cadre doive être présentée).
Les fluctuations de tension provoquent une défaillance temporaire ou permanente de la charge. Ces fluctuations de tension réduisent également la durée de vie des appareils domestiques en raison de la tension basse ou hausse non régulée par rapport à la tension prévue pour la charge. Ces fluctuations de tension sont dues à des changements soudains de la charge ou à des défaillances du système électrique. Il est donc nécessaire de fournir une tension stable à la charge, compte tenu de l'importance des appareils ménagers et de la nécessité de les protéger. Les stabilisateurs de tension sont utilisés pour maintenir une alimentation stable de la charge, de sorte que les appareils ménagers puissent être protégés contre les surtensions et les sous-tensions.
NRJSOLAIRE, avec une expérience de plus d’une décennies dans le secteur, offre une série de stabilisateurs soigneusement conçu pour répondre aux différentes demandes d'application dans votre vie quotidienne. Nos stabilisateurs sont conçus et fabriqués avec les dernières technologies des mesures de qualité rigoureuses pour protéger tous types d’ appareils électriques des fluctuations cruciales de la tension du réseau.
Qu'est-ce qu'un stabilisateur ?
Un stabilisateur est un appareil ou un dispositif utilisé pour maintenir le courant stable ou régulière. Il existe différents types de stabilisateurs en fonction de l'équipement utilisé pour maintenir la stabilité. Par exemple dans notre cas, un stabilisateur utilisé pour maintenir la quantité de tension stable dans un système électrique est appelé stabilisateur de tension.
Stabilisateur de tension
Le stabilisateur de tension est conçu pour maintenir le niveau de tension stable afin de fournir une alimentation constante malgré les fluctuations ou les changements d'alimentation afin de protéger les appareils domestiques. Généralement, les régulateurs de tension sont utilisés pour maintenir une tension constante et ces régulateurs de tension qui sont utilisés pour fournir une tension constante aux appareils domestiques sont appelés stabilisateurs de tension.
Stabilisateur de tension
Il existe différents types de régulateurs de tension tels que les régulateurs de tension électroniques, les régulateurs de tension électromécaniques, les régulateurs de tension automatiques et les régulateurs actifs. De même, il existe différents types de stabilisateurs de tension tels que les stabilisateurs de tension asservis, les stabilisateurs de tension automatiques, les stabilisateurs de tension AC et les stabilisateurs de tension DC.
Fonctionnement du stabilisateur de tension Le fonctionnement du stabilisateur de tension peut être étudié en considérant les différents types de stabilisateurs de tension, tels que
Stabilisateurs de tension CA
Ces stabilisateurs de tension CA sont classés en différents types tels que les régulateurs de tension CA à rotation de bobine, les régulateurs électromécaniques et les transformateurs à tension constante.
1. Régulateurs de tension CA à rotation de la bobine
Il s'agit d'un ancien type de régulateur de tension qui était utilisé dans les années 1920. Il fonctionne selon un principe similaire au variocoupleur. Il se compose de deux bobines de champ : une bobine est fixe et l'autre peut être tournée sur un axe parallèle à la bobine fixe.
Régulateurs de tension AC à rotation de bobine
Une tension constante peut être obtenue en équilibrant les forces magnétiques agissant sur la bobine mobile, ce qui est obtenu en positionnant la bobine mobile perpendiculairement à la bobine fixe. La tension dans la bobine secondaire peut être augmentée ou diminuée en faisant tourner la bobine dans un sens ou dans l'autre à partir de la position centrale.
Un mécanisme de servocommande peut être utilisé pour faire avancer la position de la bobine mobile afin d'augmenter ou de diminuer la tension ; avec cette rotation de la bobine, les régulateurs de tension alternative peuvent être utilisés comme stabilisateurs automatiques de tension.
2. Régulateurs électromécaniques
Régulateurs de tension électromécaniques utilisés pour réguler la tension sur les lignes de distribution d'électricité en courant alternatif, également appelés stabilisateurs de tension ou changeurs de prises. Pour sélectionner une prise appropriée parmi les multiples prises d'un autotransformateur, ces stabilisateurs de tension utilisent le fonctionnement du servomécanisme.
Régulateurs électromécaniques
Si la tension de sortie n'est pas dans la plage de la valeur prévue, le servomécanisme est utilisé pour commuter le robinet. Ainsi, en changeant le rapport de transformation du transformateur, la tension secondaire peut être modifiée pour obtenir les valeurs acceptables de la tension de sortie. La chasse, qui peut être définie comme l'incapacité du contrôleur à ajuster constamment la tension ; elle peut être observée dans la zone morte où le contrôleur ne fonctionne pas.
3. Transformateur à tension constante
C'est un type de transformateur de saturation qui est utilisé comme stabilisateur de tension ; il est également appelé transformateur ferro-résonnant ou régulateur ferro-résonnant. Ces stabilisateurs de tension utilisent un circuit de réservoir composé d'un condensateur pour générer une tension de sortie moyenne presque constante avec un courant d'entrée variable et un enroulement résonant à haute tension. Par la saturation magnétique, la section autour du secondaire est utilisée pour réguler la tension.
Transformateur à tension constante
Une méthode simple et robuste est utilisée pour stabiliser une alimentation électrique en courant alternatif qui peut être fournie par des transformateurs de saturation. En raison du manque de composants actifs, l'approche ferro-résonante est une méthode intéressante qui repose sur les caractéristiques de saturation en boucle carrée du circuit de réservoir pour absorber les changements de la tension d'entrée.
4 Stabilisateurs de tension continue
Les régulateurs série ou shunt sont fréquemment utilisés pour réguler la tension des alimentations en courant continu. Une tension de référence est appliquée en utilisant un régulateur shunt comme une diode Zener ou un tube régulateur de tension. Ces dispositifs de stabilisation de la tension commencent la conduction à une tension spécifiée et ils conduiront le courant maximum pour maintenir la tension terminale spécifiée. Le courant excédentaire est dévié vers la terre en utilisant souvent une résistance de faible valeur pour dissiper l'énergie. La figure montre le stabilisateur de tension réglable en courant continu utilisant le circuit intégré LM317.
Stabilisateurs de tension DC
La sortie du régulateur shunt est utilisée uniquement pour fournir la tension de référence standard au dispositif électronique appelé stabilisateur de tension, qui est capable de fournir des courants beaucoup plus importants en fonction de la demande.
5 Stabilisateurs de tension automatiques
Ces stabilisateurs de tension sont utilisés sur les groupes électrogènes, l'alimentation électrique de secours, les plates-formes pétrolières, etc. Il s'agit d'un dispositif électronique de puissance utilisé pour fournir une tension variable et, cela peut être fait sans changer le facteur de puissance ou le déphasage. Les stabilisateurs de tension de grande taille sont fixés en permanence sur les lignes distribuées et les stabilisateurs de tension de petite taille sont utilisés pour protéger les appareils domestiques des fluctuations de tension. Si la tension de l'alimentation électrique est inférieure à la plage requise, un transformateur élévateur est utilisé pour augmenter les niveaux de tension et, de même, si la tension est supérieure à la plage requise, elle est réduite à l'aide d'un transformateur abaisseur.
Stabilisateurs automatiques de tension
Un exemple pratique de stabilisateur automatique de tension peut être observé dans les circuits d'alimentation électrique utilisés pour alimenter les circuits électroniques et Le régulateur 7805 est souvent utilisé pour alimenter les kits de projet basés sur les micro-contrôleurs, car ceux-ci fonctionnent à 5V. Dans ce stabilisateur de tension 7805, les deux premiers chiffres représentent la série positive et les deux derniers chiffres représentent la valeur de la tension de sortie du régulateur de tension.
Régulateur 7805
Les progrès technologiques ont permis de mettre au point de nombreux nouveaux stabilisateurs de tension de tendance qui ajustent automatiquement les niveaux de tension dans la plage requise. En cas d'incapacité à atteindre cette plage de tension requise, l'alimentation électrique sera automatiquement coupée de la charge pour protéger les appareils domestiques des fluctuations de tension indésirables.
Pour plus d'informations techniques concernant les stabilisateurs de tension, n'hésitez pas à nous contacter en postant vos commentaires dans la section "Commentaires" ci-dessous.
Les principales caractéristiques sont énumérées ci-dessous, mais ces nouveaux MPPT VE.Can SmartSolar sont également très similaires à la gamme existante de chargeurs SmartSolar avec port VE.Direct ; en effet, la conception du matériel est basée sur cette gamme fiable et éprouvée, ils peuvent être configurés avec l'application VictronConnect et ils prennent en charge exactement les mêmes paramètres et options de charge.

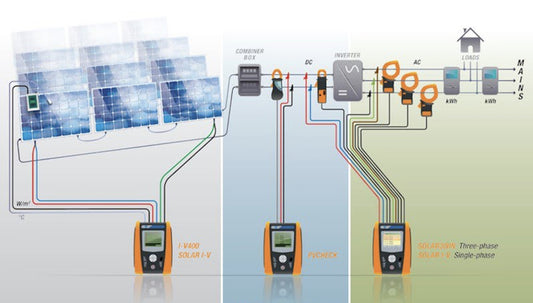

Si vous disposez d'un testeur ou d'un multimètre capable de mesurer le courant continu avec une valeur suffisante (10A), voici comment procéder :
- Coupez l'isolateur ou le disjoncteur du côté du panneau. Si vous n'avez pas d'isolateur, couvrez le panneau pour cacher les cellules, puis débranchez les câbles aux bornes du régulateur.
