Conception du système
Dans cette section

1. PV
2. Capacité du banc de batteries
3. Taille de l'onduleur/chargeur
4. Anti-îlotage

1. PV
1.1. Chargeur solaire MPPT et/ou onduleur connecté au réseau
L'ESS peut fonctionner soit avec un chargeur solaire MPPT, soit avec un onduleur connecté au réseau, et un mélange des deux.

En règle générale, le chargeur solaire MPPT est plus efficace qu'un onduleur raccordé au réseau dans un petit système. La raison en est qu'un chargeur solaire MPPT a un rendement de 99% ... alors que l'énergie photovoltaïque provenant d'un onduleur raccordé au réseau est d'abord convertie du courant continu en courant alternatif, puis de nouveau du courant alternatif en courant continu, ce qui entraîne des pertes pouvant atteindre 20 ou 30%. Cela est d'autant plus remarquable que la consommation d'énergie a lieu principalement le matin et le soir.

Lorsque la majeure partie de la consommation d'énergie a lieu pendant la journée, par exemple dans un bureau climatisé, un onduleur connecté au réseau sera plus efficace. Après une conversion (très efficace) en courant alternatif, l'énergie photovoltaïque est utilisée directement par l'unité de climatisation.

Dans le cas d'une "absence d'alimentation", envisagez d'utiliser un chargeur solaire MPPT ou un onduleur Fronius PV, puis utilisez la fonction d'alimentation zéro. Cela permettra d'obtenir un système beaucoup plus stable.

1.2. Alimentation ou absence d'alimentation
Les règles relatives à l'alimentation reseau diffèrent d'un pays à l'autre. Dans divers pays :

L'énergie peut être revendue au réseau ce qui ne concerne pas le senegal pour le moment mais au moins pour réduire la facture d'électricité en faisant marche arrière.

L'alimentation est autorisée, mais non récompensée : toute l'énergie qui est réinjectée est perdue, en ce sens que le fournisseur d'électricité ne la paiera pas pour vous. Il s'agit toutefois d'une contribution écologique à l'énergie

L'alimentation en électricité n'est absolument pas tolérée - même pour quelques secondes : il existe au Sénégal certains compteurs prépayés qui se déconnectent du réseau lorsqu'ils détectent l'alimentation en électricité.

L'alimentation en électricité entraîne des factures gonflées car le compteur d'électricité ne peut compter que dans un seul sens - vers le haut. Chaque kWh réinjecté dans le réseau est compté par erreur comme de l'énergie utilisée et sera facturé.

Feed-in

L'alimentation en énergie PV par un chargeur solaire MPPT peut être activée ou désactivée dans le menu Systèmes de stockage d'énergie du CCGX. Notez que lorsque cette option est désactivée, l'énergie PV sera toujours disponible pour alimenter les charges CA.

L'alimentation du PV connecté aux onduleurs de réseau se fait automatiquement. Il n'y a pas de réglages ou de considérations spéciales de conception à prendre en compte si l'on est connecté à l'entrée et/ou à la sortie de l'onduleur/chargeur.

Pas d'alimentation

L'alimentation en énergie PV par un chargeur solaire MPPT peut être activée ou désactivée dans le menu Systèmes de stockage d'énergie du CCGX.

Pour les onduleurs couplés au réseau, la seule option est d'utiliser un onduleur Fronius couplé au réseau et d'utiliser la fonction Fronius Zero Feed-in. Voir le chapitre 1.3.

Il n'est pas recommandé d'utiliser des onduleurs d'autres marques dans un système sans alimentation. Avec l'ESS, il n'est pas possible d'empêcher l'injection de courant là où d'autres marques sont installées. Et l'utilisation de l'assistant Hub-2 comme méthode alternative conduit à une installation imparfaite. Il peut y avoir des problèmes de clignotement des lumières - ou même un arrêt de tout le système, par surcharge, lorsqu'une charge importante est mise en marche ou arrêtée.

1.3. Alimentation zéro Fronius
Pour les onduleurs de Fronius, l'ESS a une particularité : Zéro alimentation.

Lorsque l'option "Zero feed-in" est activée, le système ESS surveille en permanence et contrôle activement la puissance de sortie de l'onduleur Fronius. Voir le chapitre 3.11 pour les exigences et les réglages détaillés.

1.4. Chargeurs solaires MPPT
Tous les chargeurs solaires MPPT de Victron peuvent être utilisés : aussi bien les modèles avec un port VE.Direct que les modèles avec un port VE.Can.

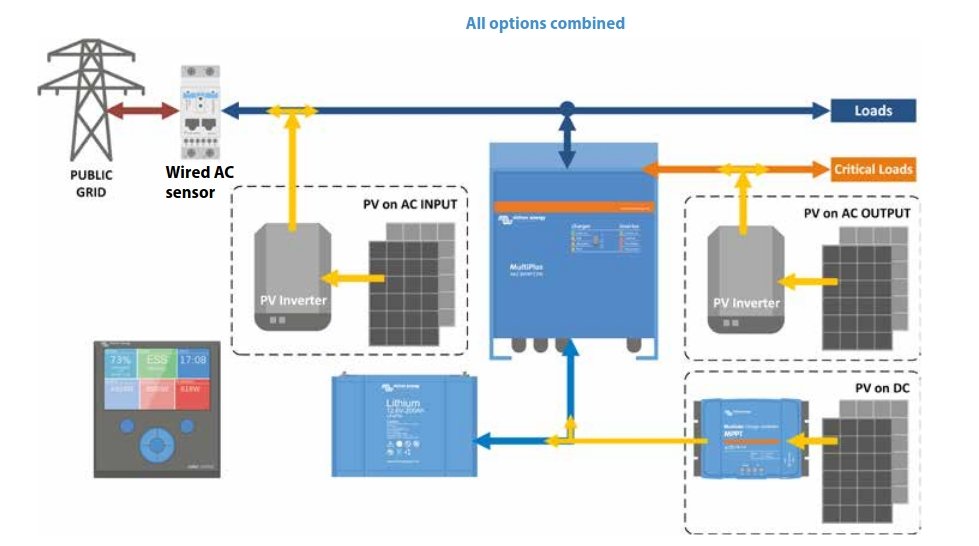

1.5. Onduleur en parallèle ou sur sortie AC ?
Il y a deux options pour connecter l'onduleur de couplage au réseau :

en parallèle avec le Multi ou le Quattro.

sur la sortie AC.

En cas de raccordement sur la sortie AC, la règle du facteur 1,0 doit être respectée. Il n'y a aucune exception à cette règle. Utilisez également la règle du facteur 1.0 dans les pays où le réseau électrique est rarement défaillant, ainsi que lors de la connexion d'un onduleur Fronius sur la sortie CA et de l'utilisation de l'alimentation zéro.

2. Capacité du banc de batteries
Dans un système parallèle au réseau, la taille du banc de batteries a ces effets :

Les petites batteries seront plus rentables : mais toute la capacité de stockage disponible est utilisée chaque jour

Les petites batteries seront chargées et déchargées avec des courants élevés. Les batteries au plomb, en particulier, auront donc une durée de vie plus courte.

Des batteries plus grandes, associées à une installation photovoltaïque relativement importante, peuvent stocker l'énergie excédentaire les jours ensoleillés. L'énergie peut alors être disponible pendant plusieurs jours consécutifs de mauvais temps.

Les batteries plus grandes offrent une plus grande autonomie en cas de panne de courant. Lorsque l'installation doit fonctionner sans interruption, une batterie de grande capacité assure une alimentation électrique sûre pendant de longues périodes.

Dans un système de secours, la taille de la batterie est calculée en fonction de l'autonomie requise lors d'une panne de secteur.

Voir Capacité minimale de la batterie pour la taille minimale de la batterie des systèmes avec un onduleur PV connecté au réseau sur la sortie CA du (des) Multi(s) ou Quattro(s).

3. Taille de l'onduleur/chargeur
La taille requise de l'onduleur/chargeur dépend du type d'installation.

Dans une installation en parallèle avec le réseau, la taille de l'onduleur/chargeur peut être (beaucoup ?) plus petite que les charges nominales et de pointe les plus élevées prévues. Par exemple, pour couvrir la charge de base d'un ménage de deux personnes, un onduleur/chargeur de 800 VA peut être suffisant. Pour une famille, un onduleur/chargeur de 3000VA peut faire fonctionner la plupart des appareils - à condition qu'il n'y en ait pas plus d'un qui fonctionne en même temps. Cela signifie que le système peut réduire la consommation d'électricité du réseau de la fin du printemps au début de l'automne - peut-être jusqu'à zéro - avec un stockage suffisant.

Dans une installation de secours, l'onduleur/chargeur doit être dimensionné en fonction des charges prévues.

4. Anti-îlotage
L'ESS exige toujours l'anti-îlotage. C'est également vrai pour un système de non-alimentation.

Pour plusieurs pays, l'anti-îlotage intégré dans nos produits peut être utilisé. Par exemple, le MultiGrid en Allemagne et le MultiPlus au Royaume-Uni. Voir les certificats sur notre site web pour plus de détails.

Si aucun produit certifié n'est disponible pour le pays d'installation, installez un système anti-îlotage externe.

Pour plus de détails, dans la section : VEConfigure : codes de réseau et détection de perte de secteur.
