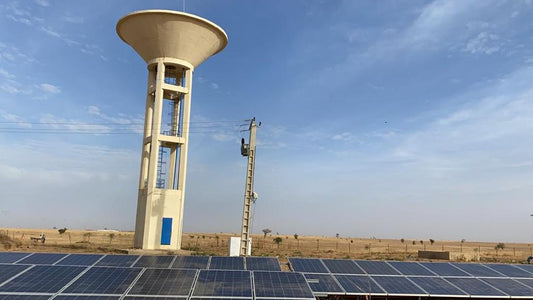

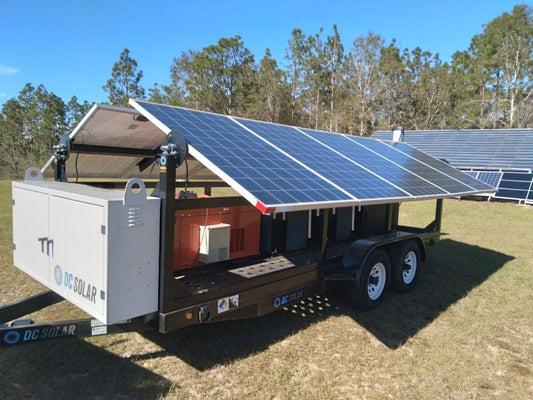

Le pompage solaire est aujourd'hui la technologie la plus en vogue dans l'approvisionnement en eau des zones rurales. Les décideurs politiques et les praticiens sont désireux de mieux comprendre ses avantages et ses limites, et le secteur privé réagit en proposant toute une gamme de produits. Une grande partie de cet intérêt est motivé par l'objectif de développement durable visant à augmenter les niveaux de service de l'eau dans les zones les plus reculées. Un facteur plus convaincant est le fait que les utilisateurs d'eau en milieu rural sont prêts à payer pour un service accessible à proximité ou à l'intérieur de leur domicile. Il n'existe actuellement pas de technologie plus prometteuse que le pompage solaire pour répondre à ces attentes dans des contextes hors réseau. Malgré ce grand intérêt et le fait que la technologie du pompage solaire existe depuis des décennies, beaucoup de fausses informations sont propagées.

Mythe n°1 : Le pompage solaire est trop compliqué et ne convient pas aux régions rurales éloignées

L'obstacle le plus courant à l'adoption du pompage solaire est la méconnaissance de sa complexité et de son applicabilité. La technologie est souvent évitée en raison des difficultés techniques et de gestion perçues, qui sont en fait communes à tout système d'approvisionnement en eau en milieu rural. En réalité, les processus de conception et d'installation associés au pompage solaire ne sont pas plus compliqués que ceux des autres systèmes de pompage motorisé. L'exploitation et la maintenance sont plus simples que dans le cas des pompes manuelles et des systèmes alimentés par des générateurs, ce qui, comme l'indiquent les récentes évaluations publiées par l'UNICEF et l'Initiative mondiale pour l'énergie solaire et l'eau, conduit probablement à des taux de fonctionnalité et de fiabilité plus élevés.

Les pompes solaires sont applicables sur les mêmes profils de hauteur et de débit que les pompes alimentées par le réseau et les générateurs, et la plupart des équipements de pompage solaire disponibles aujourd'hui sont essentiellement "plug and play". Une alimentation de secours externe pour les périodes de faible ensoleillement est rarement nécessaire si la demande en eau est estimée et si le stockage est dimensionné de manière appropriée. En outre, les logiciels actuels simplifient la sélection des équipements et prennent automatiquement en compte les fluctuations quotidiennes et saisonnières du temps et du rayonnement solaire lors de l'estimation de la production d'eau.

Le coût d'investissement élevé des équipements de pompage solaire remet souvent en question leur applicabilité à grande échelle. Cependant, les avantages du pompage solaire en termes de coût du cycle de vie sont bien documentés et se situent dans et au bas de la fourchette de référence WASHCost de l'IRC pour les systèmes de canalisation et les forages équipés de pompes manuelles. Il n'y a pas de coût de carburant associé aux pompes solaires, et le coût de maintenance des équipements de production d'électricité est considérablement réduit car les modules solaires n'ont pas de pièces mobiles et ont une longue durée de vie fonctionnelle. En outre, le coût des modules solaires, qui représentent l'élément le plus coûteux d'un système de pompage solaire, continue de diminuer à un rythme rapide.

Mythe n°2 : Tous les équipements de pompage d'eau alimentés par l'énergie solaire sont créés égaux

Les fabricants d'équipements ont profité de la demande et ont inondé le marché Sandaga de produits de pompage solaire de toutes sortes et de tous les prix. Malheureusement, beaucoup sont de mauvaise qualité et risquent de tomber en panne dans une fraction de la durée de vie d'un équipement plus coûteux et de meilleure qualité. Les produits de mauvaise qualité sont rarement assortis de garanties couvrant les premières années de fonctionnement au cours desquelles les pannes sont les plus susceptibles de se produire. Les clients non informés tombent souvent dans le piège de choisir des équipements moins chers sans tenir compte du fait que les équipements de mauvaise qualité tombent en panne plus rapidement et coûtent plus cher à entretenir sur le long terme. Il en résulte que des systèmes de pompage solaire qui devaient fonctionner pendant des années échouent et sont abandonnés après quelques mois de fonctionnement. La meilleure façon de se prémunir contre ce phénomène est de s'en tenir à des marques qui ont fait leurs preuves en matière de durabilité et de fiabilité, même si cela coûte plus cher au départ. Il est également important de vérifier que les produits respectent les normes de certification et d'essai reconnues au niveau international.

Un autre défi connexe est que les pièces de rechange d'imitation des grandes marques sont plus faciles à trouver que les pièces authentiques. Les logos et les codes-barres peuvent être falsifiés de telle sorte qu'il devient difficile de détecter si une pièce est contrefaite. Ce problème peut être résolu en s'approvisionnant auprès de revendeurs de confiance disposant d'une bonne capacité d'assistance technique. Le secteur privé peut également avoir une influence positive sur la qualité des produits. En offrant aux revendeurs locaux un accès exclusif à des réseaux de formation et d'assistance avancés, les grands fabricants peuvent encourager les ventes d'équipements de qualité. En fait, certains fournisseurs de pompes solaires comme nrjsolaire au sénégal choisissent de baser leur modèle commercial uniquement sur des produits de haute qualité.

Mythe n°3 : L'augmentation du pompage de l'eau par l'énergie solaire entraînera un épuisement à grande échelle des nappes phréatiques

On craint que les pompes solaires, parce qu'elles peuvent fonctionner automatiquement dès que le soleil brille, ne constituent une menace à long terme pour les ressources en eau souterraine. Il est vrai que l'exploitation des eaux souterraines associée à une recharge faible ou mal comprise des aquifères peut conduire à un épuisement potentiellement irréversible, et il y a un manque de bonnes données hydrogéologiques dans les pays où l'on s'intéresse le plus au pompage solaire. Cependant, la technologie de captage n'est qu'un des nombreux facteurs qui influencent la durabilité des aquifères et le pompage solaire ne doit pas être dévalué en raison des risques potentiels qui peuvent être atténués. Il est également important de noter que le risque d'épuisement des eaux souterraines dû à un surcapactage avec les pompes solaires dépend de l'application. Les prélèvements pour l'approvisionnement domestique, par rapport à l'agriculture et aux applications d'urgence prolongées, sont susceptibles d'avoir des impacts négligeables.

Voici quelques mesures qui peuvent être prises pour atténuer le risque d'épuisement des eaux souterraines :

Développement de trous de forage appropriés et dimensionnement des pompes pour un rendement sûr - S'assurer que les pompes solaires sont physiquement incapables d'épuiser les aquifères. Une bonne ressource pour cela est la note d'orientation du RWSN/UNICEF sur le forage professionnel de puits d'eau. Des mesures de contrôle simples, telles que des vannes à flotteur et des interrupteurs, peuvent également être utilisées pour éviter le gaspillage.
Une meilleure surveillance des eaux souterraines permet d'alerter les autorités sur les zones à risque potentiel. De nombreux pays utilisent avec succès des systèmes de surveillance à distance .

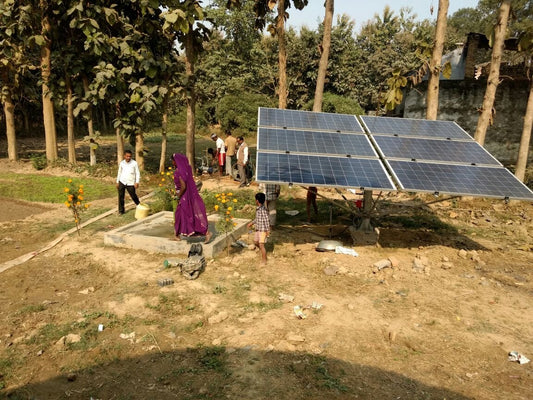

Un système de pompe à eau solaire peut fournir de l'eau à des districts éloignés manquant d'électricité ou à des endroits où l'approvisionnement en électricité est instable. Dans les systèmes de pompes solaires de faible puissance, des moteurs DC sans balais sont souvent utilisés pour entraîner les pompes afin d'obtenir le meilleur rendement possible du système. Nous fournissons des pompes à eau solaires entraînées par des moteurs CC sans balais, qui sont livrés avec un contrôleur CC. Des moteurs asynchrones à courant alternatif sont également utilisés pour entraîner les pompes à eau dans les systèmes de pompes solaires. Dans ce cas, l'onduleur de la pompe solaire est généralement utilisé pour la commande. Le régulateur de courant continu et l'onduleur de la pompe solaire peuvent tous deux convertir le courant continu du panneau solaire en courant alternatif pour entraîner la pompe à eau. Il assure également le contrôle et la régulation du fonctionnement du système afin d'obtenir un suivi du point de puissance maximale (MPPT). Le système de pompe à eau solaire est la méthode d'approvisionnement en eau la plus intéressante dans les régions du monde riches en soleil, en particulier dans les régions éloignées où l'électricité n'est pas disponible.

Voici dix raisons pour lesquelles un système de pompe à eau solaire devrait être installé.

1. Envoyer la pompe à eau n'importe où sur la terre et ne pas avoir besoin d'une alimentation électrique externe

Le système solaire fournit de l'énergie pour les pompes à courant continu, ce qui permet de l'installer n'importe où. Pompe à eau solaire avec régulateur de courant continuUne fois le système installé et prêt, il peut fonctionner indéfiniment. Il ne nécessite qu'un entretien simple, comme le nettoyage régulier des panneaux solaires pour une efficacité énergétique optimale.

2. Renouvellement de la technologie et des matériaux de la pompe à eau solaire

L'acier inoxydable est utilisé dans le boîtier et le mécanisme de la pompe pour garantir l'hygiène et une longue durée de vie. L'acier inoxydable est en suspension dans l'eau pendant de nombreuses années pour résister à la corrosion. Le boîtier en acier inoxydable est également hygiénique et ne pollue pas les sources d'eau. De plus, le mécanisme de pompage en acier inoxydable peut réduire l'usure causée par le sable et d'autres particules, tout en soulevant l'eau des profondeurs du sous-sol.

Le moteur à courant continu sans balais est l'un des moteurs à courant continu les plus efficaces sur le marché. L'un des principaux avantages du moteur à courant continu sans balais est qu'il n'est pas nécessaire de le retirer du puits pour remplacer le balai.

3. Le système est peu coûteux et facile à utiliser

Dans le passé, les systèmes d'énergie solaire étaient coûteux et les progrès technologiques ont permis d'obtenir facilement des systèmes à faible coût. Aujourd'hui, le prix des cellules et des panneaux solaires a été réduit et la fabrication des cellules solaires s'est développée à un niveau très abordable.

4. Pas de coûts d'exploitation soutenus

Après le coût initial du système, il n'y a pas de coût de fonctionnement continu. Chaque jour, lorsque le soleil brille et que l'eau est pompée dans les profondeurs du sous-sol, il est possible d'économiser de l'électricité à un prix élevé.

5. Beaucoup moins cher que d'installer l'alimentation électrique principale dans un endroit éloigné.

L'une des raisons pour lesquelles les éoliennes étaient si populaires dans le passé est que la principale force d'imperceptibilité était coûteuse en temps et en argent, car elles ne nécessitent pas d'électricité pour fonctionner. Le système de pompe à eau solaire peut pomper de l'eau sans avoir besoin de brancher l'alimentation principale, et ne vous inquiétez pas de savoir combien de temps la ligne électrique est immergée dans le sol ou combien de temps le vent souffle.

6. Le système de pompe solaire est efficace

Les pompes solaires modernes sont bien meilleures que les systèmes précédents. Elles génèrent beaucoup d'énergie, nécessitent peu d'entretien et peuvent être étendues pour les applications commerciales.

l'utilisation. Par temps nuageux, les panneaux solaires consomment moins d'énergie, mais ils n'arrêtent pas complètement la production. Même par temps nuageux, les panneaux solaires produisent suffisamment

l'énergie pour pomper l'eau.

7. Le système est modulaire et peut être mis à niveau au fil du temps.

Les composants qui composent le système de pompe solaire sont très modulaires. Ils peuvent être remplacés et mis à niveau selon leurs besoins. Panneaux solaires supplémentaires

peut être ajouté si le temps est couvert, la lumière faible et les exigences de performance sont augmentées. S'il faut plus d'eau chaque jour, des batteries et des panneaux supplémentaires peuvent

être ajouté. Si un volume plus important est nécessaire, la pompe peut être remplacée par un modèle plus puissant avec un débit plus élevé.

Inverseur de pompe solaire et système de pompe à eau solaire

8. Les agriculteurs peuvent bénéficier

Dans les exploitations agricoles, les pompes à eau solaires assurent les fonctions d'irrigation pour maintenir la terre et la croissance des cultures, et les pompes solaires sont utilisées pour aider les agriculteurs à irriguer les cultures.

9. Une maintenance bon marché

La tâche de maintenance la plus importante consiste à maintenir les panneaux solaires et les batteries propres, ce qui permet au système de générer suffisamment d'énergie pour faire fonctionner la pompe.

En général, le nettoyage consiste à utiliser de l'eau savonneuse pour enlever la poussière, la saleté et la poussière du panneau, généralement une fois par an.

10. Facile à installer

Les systèmes de pompes à eau solaires peuvent être installés par des professionnels ou par les professionnels eux-mêmes, et le système électrique est natif et n'a pas besoin de faire fonctionner le ou d'étendre l'alimentation électrique à des endroits éloignés.

(Les termes, variateur de fréquence, peuvent également faire référence à un variateur de vitesse, un convertisseur de fréquence, un variateur de courant alternatif et en abrégé VFD dans ce document).

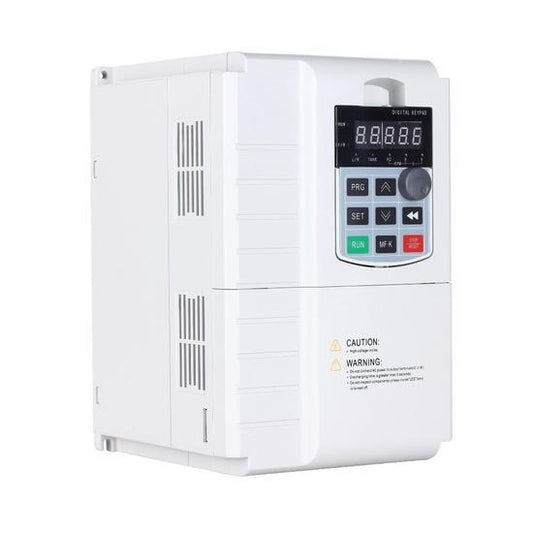

Chine Marché des variateurs de fréquence

La capacité totale potentielle du marché chinois des variateurs de fréquence (VFD) devrait être de 120 à 180 milliards de yuans, ce qui représente environ 60 % des VFD basse tension, les VFD moyenne tension et haute tension se partageant 40 % du marché. variateur de vitesseLes applications actuelles des VFD haute tension sont notamment la métallurgie, la pétrochimie, les centrales électriques, les systèmes d'approvisionnement en eau urbaine, la plupart étant utilisés pour les ventilateurs et les pompes. En raison des contraintes liées aux dispositifs électroniques de puissance à haute tension, les variateurs de vitesse à haute tension n'ont pas été largement utilisés, ce qui représente moins de 20 % du marché, et il est nécessaire que les fournisseurs fassent une promotion commerciale supplémentaire.

Actuellement, le marché local chinois maintient un taux d'augmentation annuel de 25 à 35 %, le taux d'augmentation est en premier lieu parmi les autres produits électriques, ce qui est bien au-delà du niveau d'augmentation du PIB de la Chine. Selon les prévisions, le taux d'augmentation annuel restera à 25 % ou plus pendant au moins 10 ans. Selon cette vitesse d'augmentation, il faut au moins 15 ans aux fabricants chinois de VFD pour atteindre la saturation du marché.

Voie de développement des fabricants chinois de variateurs de vitesse

Le développement industriel et le niveau d'automatisation de la Chine ont commencé plus tard que ceux des pays développés. De l'actuel développement économique chinois vers une bonne situation, l'industrie des variateurs de vitesse (VSD) va également entrer dans une phase de développement rapide, et la demande du marché va continuer à s'étendre. Les fabricants chinois de VSD devraient tirer profit de leur accumulation sur le marché, de l'influence de la marque, de la technologie et d'autres aspects de l'industrie, pour développer l'activité des VFD basse tension et haute tension, en plus de leurs propres marchés intérieurs, pour étendre leur part de marché dans les pays étrangers.

La technologie est toujours la base d'une marque pour survivre sur le marché. Les fabricants nationaux chinois devraient mettre en place leurs propres efforts de recherche et de développement pour améliorer le niveau de la technologie VFD, en créant de nouveaux moteurs pour s'adapter à la demande du marché. Pendant longtemps, les fournisseurs chinois de VFD se sont situés au niveau technologique bas de gamme parmi les marchés mondiaux, mais ces dernières années, le fabricant s'est rendu compte qu'il valait mieux améliorer ses propres capacités de R & D et ses lignes de production, plutôt que d'imiter la technologie de quelqu'un. Les fabricants chinois de variateurs de fréquence mettent en place leurs propres équipes de R&D en fonction de la demande du marché intérieur, créent leur propre marque et augmentent leur part de marché, ce qui leur permettra de concurrencer les marques étrangères de variateurs de fréquence dans un avenir proche.

Ne pas vendre un VFD comme un produit individuel, mais comme une solution

L'orientation des produits vers les clients (solutions) est une tendance inévitable dans l'industrie de l'automatisation, sous l'effet de la concurrence. Car le VFD est la même, elle doit être utilisée comme une partie de la solution plutôt que comme un produit individuel.

À partir de la situation actuelle du marché, de tels changements doivent plus ou moins pénétrer dans la stratégie de l'entreprise, ce qui peut se traduire par des idées et des options différentes.

Pour les dispositifs de communication visuelle de grande capacité, il s'agit déjà de vendre comme une solution. Le personnel technique des fournisseurs fournit une assistance directe ou est assisté par des intégrateurs professionnels du secteur. Les connaissances techniques et industrielles nécessitent un travail très professionnel et complet pour personnaliser les caractéristiques de chaque entreprise. Les ventes sont essentiellement orientées vers l'industrie, comme les projets sidérurgiques, les projets de ciment, les stations de pompage de pipeline et d'autres projets sont impliqués dans ce domaine. Tout d'abord, il faut le bon produit, ce qui constitue un défi insurmontable pour la plupart des fabricants de VFD. Deuxièmement, il faut comprendre les industries pour mettre en place une équipe technique propre ou basée sur un intégrateur de systèmes, ce qui nécessite également un énorme investissement en capitaux et en travail.

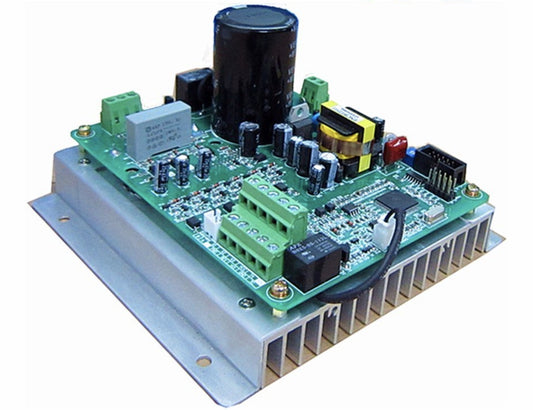

La meilleure option pour le cabinet de contrôle All-In-One

Capacité VFD : 1HP (0,75kW)VFD sans boîtier

Entrée : 200V - 240V monophasé, 50Hz/60Hz

Sortie : triphasée, 0 - 400Hz

Courant nominal : 4,7 ampères

Caractéristiques principales :

Pas d'enceinte (couvercle), ce qui réduit l'espace d'installation et est rentable. Largement utilisé dans l'armoire de commande All-In-One.

Conserve les mêmes fonctions que les autres VFD universels monophasés à triphasés.

Remarque : ce VFD sans boîtier est à entrée monophasée, mais la sortie est triphasée, il ne convient donc qu'aux moteurs à induction triphasés.

Conseils : Pompe à vitesse variable entraînée par un VFD, comment en réduire le coût ?

Si vous travaillez avec une seule canalisation avec une hauteur de charge statique élevée ou un réseau de canalisations avec une pression de consigne minimale, il est tout à fait possible qu'un variateur de fréquence (VFD) augmente vos coûts d'énergie.

Cependant, si vous travaillez avec une très faible hauteur de charge statique ou une pression de système minimale, il est probable que le VFD réduira les coûts d'énergie.

La raison de la différence ci-dessus est que dans le premier cas, l'extrémité hydraulique de la pompe s'éloigne d'un point de fonctionnement à haut rendement (c'est-à-dire le débit et la pression) vers un point de fonctionnement à faible rendement, tandis que dans le second cas, l'extrémité hydraulique de la pompe connaît des points de fonctionnement à haut rendement même à vitesse réduite.

Demandez aux fournisseurs de pompes de fournir l'énergie spécifique (kWhr/kL) pour les deux points de fonctionnement à pleine vitesse et à vitesse réduite. Plus la valeur est faible, moins la puissance consommée pour un volume donné de transfert d'eau sera importante. Certains fournisseurs peuvent également fournir une courbe de kWhr/kL en fonction du débit, ce qui peut aider à identifier une vitesse minimale qui entraîne une consommation d'énergie moindre.

L'IGBT (transistor bipolaire à grille isolée) fournit une vitesse de commutation élevée nécessaire au fonctionnement des VFD PWM. Les IGBT sont capables de s'allumer et de s'éteindre plusieurs milliers de fois par seconde. Un IGBT VFD peut s'allumer en moins de 400 nanosecondes et s'éteindre en environ 500 nanosecondes. Un IGBT VFD se compose d'une grille, d'un collecteur et d'un émetteur. Lorsqu'une tension positive (généralement +15 VDC) est appliquée à la grille, l'IGBT se met en marche. Cette opération est similaire à la fermeture d'un interrupteur. Le courant circule entre le collecteur et l'émetteur. Un IGBT VFD est désactivé en retirant la tension positive de la grille. Pendant l'état d'arrêt, la tension de la grille de l'IGBT est normalement maintenue à une petite tension négative (-15 VDC) pour empêcher le dispositif de se mettre en marche.

Tous les VFD modernes utilisent des dispositifs de puissance connus sous le nom de transistors bipolaires à grille isolée (IGBT). Ces dispositifs permettent de minimiser les bruits audibles gênants en utilisant des fréquences de commutation au-delà de la gamme audible. Malheureusement, les VFD utilisant des IGBT présentent un fort potentiel de génération de RFI (Radio Frequency Interference). La commutation rapide de ces dispositifs génère des formes d'onde à bords tranchants avec des composantes à haute fréquence qui génèrent davantage de RFI. La plainte la plus probable est l'interférence avec les radios en bande AM 500-1600 Khz. Néanmoins, les ordinateurs sensibles, les équipements médicaux et autres appareils sensibles au bruit qui partagent le même bus d'alimentation pourraient subir de graves interférences.

Dans des cas extrêmes, le VFD lui-même peut subir des interférences de bruit électrique (comment réduire le bruit ?). Si l'équipement de la salle des machines d'un ascenseur n'est pas correctement disposé et câblé, le bruit électrique propagé par le système VFD de l'ascenseur peut interférer avec le contrôleur de l'ascenseur.

Un exemple est le bâtiment dépourvu d'un système de mise à la terre solide où le système d'entraînement à fréquence variable a connu de multiples problèmes. Une mise à la terre solide a été fournie pour éliminer de nombreux problèmes de bruit électrique, mais le VFD lui-même était affecté par des sources de bruit indéterminées.

L'acheminement du câblage de terrain de l'entrepreneur dans le contrôleur a été examiné et plusieurs lacunes ont été constatées et corrigées. Il a été déterminé par la suite que le transformateur d'alimentation/isolation requis par cette application particulière était physiquement situé trop près de l'avant du contrôleur. La porte du contrôleur étant ouverte, le transformateur a créé des interférences qui ont affecté les micro-ordinateurs de contrôle. Le remède a consisté à placer un bouclier entre le transformateur et le contrôleur, bien que d'autres méthodes aient pu fonctionner.

Un domaine qui représente une opportunité significative est l'utilisation des VFD pour démarrer et contrôler les moteurs. En plus du contrôle de la vitesse, l'application des VFD permet d'améliorer la contrôlabilité des processus, ainsi que d'autres avantages, tels que des facteurs de puissance plus élevés et des économies d'énergie, grâce à une meilleure efficacité.

En lire plus →

A avant de réaliser vos projets, il admet de se demander de quel équipement solaire vous avez besoin. Puis comprendre l’équipement solaire est la première étape.

En lire plus →

Guide de la programmation VFD

La plupart des accessoires achetés pour vos systèmes de pompage nécessitent une installation par un expert. Cependant, vous pouvez effectuer la programmation du VFD simplement et facilement. Vous trouverez ici notre guide étape par étape de la programmation des VFD qui vous permettra d'être immédiatement opérationnel.

Programmation du variateur de fréquence NRJ600

Tous les variateurs de fréquence doivent être programmés sur place en raison des changements de tirage du moteur par installation. La puissance du moteur peut changer en raison de nombreuses variables telles que la taille du moteur, les ventilateurs, les poulies, le fil et le VFD lui-même.

Les changements de pression statique dus aux conduits et aux différents types de filtres peuvent également modifier les réglages nécessaires sur un VFD. La procédure suivante concerne les systèmes utilisant des VFD d'admission et d'échappement et une alimentation pré-phasée.

Installation de l'onduleur de la pompe solaire de la série SG600

À propos de ce chapitre

Ce chapitre contient les informations de base sur l'installation mécanique et électrique de l'onduleur de la pompe solaire et fournit également des étapes pour faire fonctionner rapidement l'onduleur.

Pour des instructions générales sur l'installation et la maintenance du variateur de fréquence S600, reportez-vous au manuel d'utilisation S600.

Consignes de sécurité ATTENTION! Tous les travaux d'installation électrique et de maintenance sur le variateur doivent être effectués uniquement par des électriciens qualifiés. Suivez les consignes de sécurité ci-dessous. • Ne travaillez jamais sur l'onduleur, le circuit de l’hacheur de freinage, le câble du moteur ou le moteur lorsque l'alimentation d'entrée est appliquée à l'onduleur.

• Après avoir déconnecté l'alimentation d'entrée, attendez toujours 5 minutes pour laisser les condensateurs du circuit intermédiaire se décharger. Assurez-vous toujours en mesurant qu'aucune tension n'est réellement présente.

• Un moteur à aimant permanent rotatif génère une tension dangereuse. Assurez-vous toujours de verrouiller mécaniquement l'arbre du moteur avant de connecter un moteur à aimant permanent à l'onduleur et avant de travailler sur un système d'entraînement connecté à un moteur à aimant permanent.

Remarque: Il y a une courte connexion entre DI1 et COM avant de quitter l'usine.

Si le disjoncteur principal est allumé et que l'onduleur reste sous tension, il démarrera et s'arrêtera automatiquement. Cet onduleur sera démarré et utilisé selon les étapes ci-dessous: L'interrupteur d'alimentation de cet onduleur est activé, le disjoncteur CC est connecté et le commutateur sur CC alimentation côté panneaux solaires.

2), les panneaux solaires photovoltaïques génèrent de l'énergie une fois le soleil levé et alimentent l'onduleur.

3), l'onduleur détectera la Voc des panneaux solaires et tentera de démarrer la pompe, si la tension est inférieure à tension de veille, l'onduleur se rendra à nouveau en veille. Et inveter se réveillera après un certain temps une fois que la tension monte pour réveiller la tension.

Dans un certain temps, la pompe fonctionnera à basse vitesse, si la vitesse n'atteint pas la vitesse la plus basse, l'onduleur arrêtez de courir et attendez de courir.

Chapitre 6: Fonctionnement et surveillance

Onduleur de pompe solaire pour les essais de pompes triphasées AC 6.1. Câblez selon le schéma et vérifiez si la capacité de puissance d'entrée et la tension d'entrée des panneaux solaires sont suffisantes.

Connexion de l'alimentation des panneaux solaires aux bornes R, T de l'onduleur. (Ou bornes P +, P- (N)).

Connexion de l'alimentation du réseau CA à R, S, T si besoin.

a), pour le modèle 2S / 2T, qui utilise pour piloter des pompes CA de gamme 220VAC, il a besoin que Vmp soit 310VDC, Voc soit 350Voc, b), pour le modèle 4T, qui utilise pour conduire des pompes CA de gamme 3800VAC, il a besoin que Vmp soit 540VDC, Voc est 620VDC.

Il doit suivre la tension basse du redresseur d'alimentation CA à l'alimentation CC.

Vmp = √2 * 220V = 310VDC pour les pompes 220VAC, Voc = 1,15 = 350VDC.

Vmp = √2 * 380V = 540VDC pour les pompes 380VAC, Voc = 1,15 = 620VDC.

La puissance totale d'entrée des panneaux solaires doit être supérieure à 1,3 à 1,5 fois la puissance nominale des pompes, et la puissance nominale de l'onduleur doit être supérieure ou égale à celle des pompes à courant alternatif.

C). N'allumez pas les deux alimentations (AC et DC) en même temps sans connecter la diode avant les bornes P + et P- (N). Parce qu'il n'y a pas de fonction de protection contre les inversions de polarité pour l'entrée d'alimentation CC avec bornes P + et P- (N).

Connexion de l'onduleur de la pompe solaire

6.2. Vérifiez que le câblage est correct et allumez Q2, mettez l'onduleur sous tension.

6.3. Confirmez que si le mode de contrôle des pompes solaires est activé, PE-00 = 2 MPPT est le réglage par défaut.

Et définissez la valeur Voc des panneaux photovoltaïques (d0-02) sur PE-03 si nécessaire.

6.4. Réglez les paramètres du groupe de moteurs sur P2 (P2.01 à P2.06) en fonction de la plaque signalétique des pompes.

6.5. Confirmez la commande en cours si elle est définie par la commande du clavier (P0-02 =0).

Appuyez sur la touche RUN pour démarrer l'onduleur. L'indicateur RUN est allumé et commence à pomper de l'eau.

6.6. Vérifiez si le sens de marche de la pompe est correct ou non, en cas de mauvais sens. Veuillez modifier l'ordre biphasé de la connexion des pompes ou régler P8.13 = 0 (faire le sens inverse).

6.7. Vérifiez le débit d'eau et la fréquence de sortie si elle est bonne ou non, l'utilisateur peut configurer PE04 à PE13.

6.8. Si besoin de démarrer / arrêter automatiquement, veuillez définir le canal de commande par les terminaux. P0.02 = 1 6.9. L'utilisateur peut configurer certaines protections telles que le fonctionnement à sec, la fréquence d'arrêt la plus basse, la courbe de débit PQ dans PE16 à PE40.

6.9. Pour piloter des pompes PMSM à haut rendement, l'utilisateur doit sélectionner le mode de contrôle vectoriel en boucle ouverte (P0-01 = 1) pour le fonctionnement. Avant de sélectionner le mode de contrôle vectoriel en boucle ouverte, nous devons obtenir le paramètre de précision du moteur en effectuant le réglage automatique du moteur.

6.10. Procédure de réglage automatique du moteur PMSM. 1). Réglez P0.01 = 1 pour sélectionner le mode de contrôle vectoriel sans capteur en boucle ouverte du PMSM. 2). Configurez le groupe de paramètres moteur P1 (P1.00 à P1-20) et définissez P1.37 = 11 pour le réglage automatique du moteur statique (F2.27 = 12, le réglage automatique en rotation est également disponible). Après le réglage automatique du moteur, cet onduleur peut être utilisé pour piloter des pompes PMSM à haut rendement.

Remarque:

1. Il est interdit de connecter l'alimentation aux bornes de sortie U, V, W de l'onduleur, sinon cela endommagerait gravement l'onduleur.

2.Confirmez le sens de marche du moteur s'il est correct ou non. Si ce n'est pas le cas, veuillez modifier l'ordre biphasé du câblage U, V, W.

3. La puissance totale d'entrée des panneaux solaires doit être supérieure à 1,3 à 1,5 fois la puissance nominale des pompes. Et la puissance nominale de l'onduleur doit être supérieure à la puissance nominale des pompes.

4. Il doit effectuer le réglage automatique du moteur pour les pompes PMSM à haut

rendement. En ce qui concerne la conduite du PMSM, le réglage automatique du moteur est très important. L'utilisateur peut vérifier les paramètres de P1-20, après un réglage automatique s'il a été modifié, si ces paramètres ne sont pas corrects pour les pompes, veuillez le modifier selon les spécifications des pompes

6.11. Clavardage des configurations et des opérations

Flux de fonctionnement de l'onduleur de la pompe solaire SG600 Remarque: L'utilisateur peut prendre cet inverseur de pompe solaire pour un convertisseur de fréquence variable en utilisant. Il peut être utilisé pour contrôler la vitesse et le couple du moteur à courant alternatif. Et toutes les fonctions du variateur de fréquence sont disponibles pour FE00 = 0.

2. Réglez la valeur Voc de PV sur PE-03 (PE-03 = Voc) par la valeur de détection d0-02 ou mesurée par un multimètre.

3. Réglez la fonction marche à sec avec les paramètres PE22 à PE22 pour la protection des pompes s'il n'y a pas assez d'eau dans le puits.

Régler la fonction de fréquence d'arrêt la plus basse pour les pompes ne pas permettre de fonctionner en protection basse vitesse avec PE19 à PE2. Réglez les pompes sur la protection actuelle avec PE25 et PE26.

Réglez la fonction d'entrée d'alimentation minimale pour éviter que le système de pompe solaire ne fonctionne en entrée de faible puissance. (PE28 à PE30).

Compatible avec le signal numérique et analogique de l'émetteur pour la détection de remplissage du réservoir d'eau. (PE31 à PE 35) L'utilisateur peut obtenir le débit, le débit journalier, la génération d'énergie et les informations de génération d'énergie journalière depuis inveter avec le réglage de la courbe PQ. (PE38 à PE39), et obtenez le formulaire moniteur U0 13 à U0 19 Fournir un module de contrôle à distance GPRS pour la surveillance à distance, le contrôle à distance, l'enregistrement des données d'historique, la fonction de réglage à distance des paramètres

Chapitre 7. Liste de paramètres simple

Description du symbole de la table:

« √ » - indique que le paramètre peut être modifié au cours de l'arrêt et de l'exécution. “╳” - indique que le paramètre peut être modifié en mode d'arrêt, ne peut pas être modifié pendant le fonctionnement; "●" -Indique que les paramètres initiaux liés au modèle de lecteurs

Ci-dessous la liste de tous les paramètres des entraînements AC, non seulement pour le contrôle de la pompe solaire mais aussi pour le contrôle de la vitesse et du couple du moteur. Les mots bleus et gras représentent les paramètres qui peuvent se rapporter à la fonction de commande de la pompe solaire.

« *» Réglage d'usine, il n'est pas autorisé de le régler par l'utilisateur.

Les paramètres liés à la fonction de contrôle PV sont affichés en bleu gras

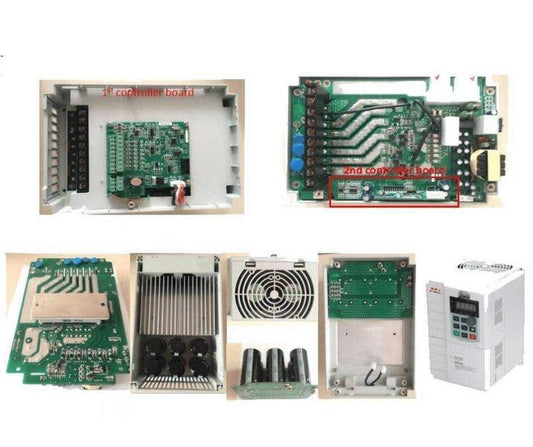

La maintenance préventive des variateurs de fréquence doit être effectuée par un professionnel qualifié, qui peut être un électricien du personnel, un électricien sous contrat ou un distributeur électrique local. Le processus d'entretien préventif doit généralement comporter quatre étapes :

- Inspection visuelle des composants clés

- Vérification des connexions électriques

- Vérification de la durée de vie des composants

- Réparation des condensateurs
